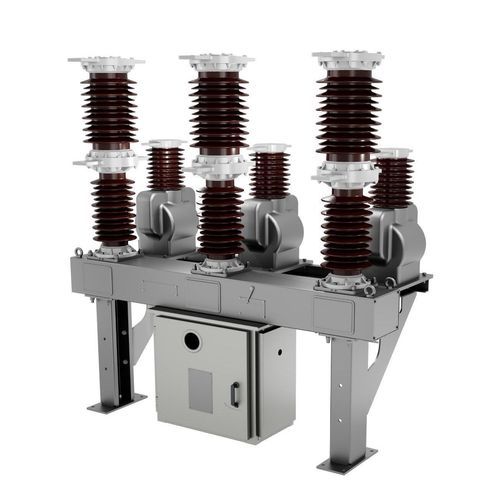

Interruttore automatico a vuoto ZW39

con azionamento a mollaACHTA

Panoramica del prodotto
L'interruttore a vuoto ZW39 è un apparecchio di sezionamento AC ad alta tensione per esterni, progettato per trasmissione e distribuzione di energia. Integra interruttori a vuoto con mezzo isolante privo di fluoro (GWP = 0), TA interno o esterno configurabile e un meccanismo a molla con base in alluminio pressofuso per funzionamento affidabile e senza manutenzione in ambienti severi (-50 °C, alta quota, condensazione, ghiaccio). Adatto a sottostazioni, reti di distribuzione e sottostazioni ferroviarie.

Caratteristiche principali

• Mezzo isolante ecologico — Interruttori a vuoto con azoto/aria pulita; soluzione priva di fluoro, GWP = 0.
• Ampia tolleranza ambientale — Elimina il rischio di liquefazione a bassa temperatura; design sigillato senza componenti meccanici esposti; funzionamento affidabile a -50 °C, ad alta quota e in condizioni di condensazione o ghiaccio.
• Meccanismo robusto — Meccanismo a molla integrato con base in alluminio pressofuso che garantisce prestazioni stabili e conformità alla classe di vita meccanica M2; progettazione senza manutenzione.
• Elevata capacità di interruzione — Serie completa con capacità di interruzione fino a 40 kA e prestazioni di picco di chiusura/tenuta fino a 104 kA, adatta a condizioni di guasto complesse.
• Configurabile — TA interno o esterno, azionamento motorizzato opzionale e interfacce per controllo remoto.

Specifiche tecniche

• Tensione nominale (kV): 31.5, 40.5, 72.5, 145
• Frequenza nominale (Hz): 50/60
• Fattore primo-polo-a-interruzione: 1.3/1.5
• Corrente nominale (A): Fino a 3150
• Corrente nominale di interruzione in cortocircuito (kA): Fino a 40
• Corrente di chiusura in cortocircuito nominale (picco) (kA): Fino a 104
• Corrente di tenuta a breve termine nominale (kA): Fino a 40
• Corrente di picco di tenuta nominale (kA): Fino a 104
• Durata di tenuta a corto tempo (s): 4
• Sequenza di manovra nominale: O-0.3s-CO-3min-CO
• Resistenza meccanica: 10000 manovre

Applicazioni

• Sottostazioni ad alta tensione, reti di distribuzione, sottostazioni ferroviarie, impianti elettrici industriali e punti di integrazione di energie rinnovabili.

Opzioni e accessori

• TA interno/esterno, azionamento motorizzato o manuale, moduli di controllo remoto, diverse configurazioni di azionamento e adattamenti specifici per il sito.
