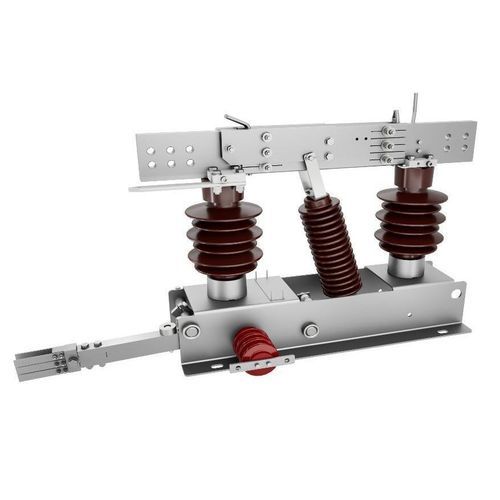

Interruttore-sezionatore a media tensione ZGW1

DCa corrente fortea doppia colonna

Panoramica del prodotto
Lo ZGW1 è un sezionatore DC esterno a doppia colonna con apertura verticale progettato per sistemi di trasporto ferroviario urbano. Tensione nominale: 1,5 kV. Garantisce isolamento affidabile e una base meccanicamente robusta per sopportare forze elettromagnetiche e sollecitazioni da cortocircuito nelle applicazioni di alimentazione di trazione in esterno.

Caratteristiche principali

• Conduttori profilati in rame — Il circuito conduttore superiore utilizza profili in rame ad alta conducibilità per eccellente conduttività elettrica, resistenza meccanica e tenuta alla corrosione.
• Tecnologia di placcatura argentata con grafite — Le linguette di contatto presentano placcatura argentata grafitata nelle zone di innesto, con proprietà autopulenti e autolubrificanti che riducono la manutenzione e migliorano l'affidabilità del contatto.
• Interblocco messa a terra — L'interruttore di messa a terra interbloccato con il sezionatore garantisce un'operazione di messa a terra semplice e sicura.
• Telaio di base monoblocco — Base di supporto realizzata in lamiera d'acciaio piegata per resistere a forze elettromagnetiche e carichi meccanici derivanti da guasti ai terminali di linea o correnti di breve durata.

Specifiche tecniche

• Tensione nominale (kV): 1,5
• Corrente nominale (A): Fino a 4000
• Corrente sopportabile in breve tempo (kA): Fino a 50
• Corrente di picco sopportabile (kA): Fino a 125
• Temperatura di esercizio (℃): -50 ~ +55
• Spessore massimo del ghiaccio (mm): Fino a 20

Caratteristiche / Specifiche tecniche

• Modello: ZGW1
• Applicazione: Sezionatore DC esterno a doppia colonna ad apertura verticale per sistemi di trasporto ferroviario urbano
• Tensione nominale: 1,5 kV
• Corrente nominale: fino a 4000 A
• Corrente sopportabile in breve tempo: fino a 50 kA
• Corrente di picco sopportabile: fino a 125 kA
• Intervallo di temperatura di esercizio: -50 ℃ a +55 ℃
• Tolleranza massima di formazione di ghiaccio: fino a 20 mm
• Circuito conduttore superiore: profili in rame ad alta conducibilità
• Finitura di contatto: placcatura argentata grafitata (autopulente, autolubrificante)
• Messa a terra: interruttore di messa a terra interbloccato
• Base: telaio di base monoblocco in lamiera piegata per resistenza elettromagnetica e meccanica
