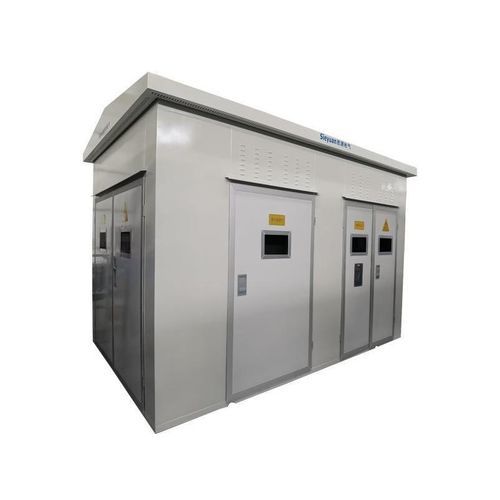

Dispositivo di messa a terra

Descrizione Il sistema di messa a terra flessibile integra le tecnologie di mitenza a terra per risonanza e a bassa resistenza, consentendo la commutazione tra modalità in base alle condizioni di guasto. Protegge il personale e le apparecchiature limitando la corrente di guasto e supporta l'affidabilità dell'alimentazione.

Caratteristiche principali

• Alta affidabilità: riduzione in tempo reale della corrente di guasto per minimizzare il rischio di infortuni e danni alle apparecchiature.
• Isolamento rapido dei guasti: identificazione e disconnessione rapide della linea guasta per evitare la propagazione del guasto.
• Selezione di linea precisa: unità di intervento per selezione linea integrata che garantisce la disconnessione accurata della sezione guasta.

Specifiche tecniche

• Intervallo di tensione: 6 kV – 35 kV
• Metodi di regolazione ASC: cambio di presa / controllo di fase / sintonia con condensatori
• Intervallo di potenza ASC: 100 kVA – 4400 kVA
• Caratteristiche volt-ampere: linearità nell'intervallo 0–110% della tensione nominale
• Tempo di risposta alla messa a terra: < 10 μs

Parametri di controllo e temporizzazione

• Controllo del dispositivo di resistenza di terra flessibile: controllo tramite contattore al vuoto
• Tempo di inserimento della resistenza: 0,1 s – 10 s
