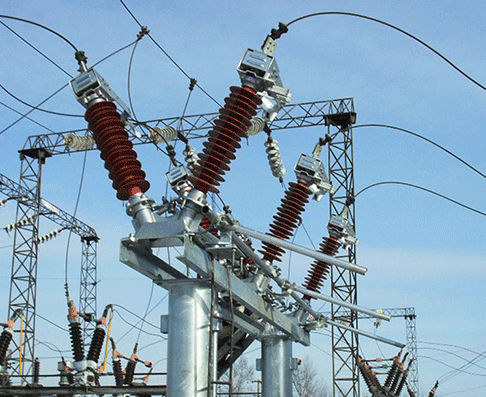

Interruttore-sezionatore ad alta tensione GW5

ad apertura centraleIEC

Il prodotto della serie GW5 è un sezionatore rotativo per esterni ad alta tensione di tipo a V. La tensione nominale va da 40,5 a 145 kV. Materiale conduttivo e prestazioni di conduzione della corrente Struttura innovativa dei contatti Alloggiamento dei cuscinetti completamente sigillato Trasmissione esente da manutenzione Caratteristiche 01 Materiale conduttivo e prestazioni di conduzione della corrente I bracci conduttori utilizzano profili in lega di alluminio a forma di scanalatura (elevata conduttività, elevata resistenza) con trattamento superficiale anodizzato. Combinano resistenza alla corrosione, elevata resistenza meccanica ed eccellente dissipazione del calore. Supportano una corrente nominale massima di 4000 A con una corrente di tenuta di breve durata fino a 50 kA. 02 Innovativa struttura di contatto Le linguette di contatto autoalimentate sfruttano l’elasticità intrinseca della lega di bronzo cromato per serrare la lama di contatto. Oltre a soddisfare i requisiti standard di conduzione della corrente, resistono al carico termico di breve durata e alla forza elettromagnetica in caso di guasti da cortocircuito, offrendo al contempo una resistenza all’usura meccanica superiore. 03 Alloggiamento dei cuscinetti completamente sigillato Alloggiamento dei cuscinetti fuso monolitico con design a meccanismo di collegamento. La struttura interna dei cuscinetti a supporto combinato consente un funzionamento leggero. 04 Trasmissione esente da manutenzione Sistema di trasmissione progettato secondo i requisiti di esenzione dalla manutenzione. Le boccole autolubrificanti abbinate a perni in acciaio inossidabile prevengono problemi di grippaggio nei componenti rotanti.
