Sezionatore manuale JW10

ad alta tensioneACdi messa a terra

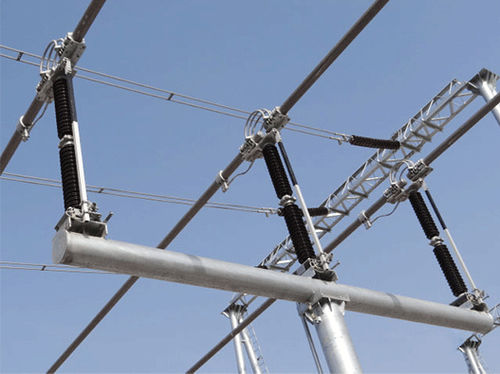

Il prodotto JW10 è un interruttore di messa a terra per alta tensione da esterno, a colonna singola e ad apertura verticale. La tensione nominale va da 40,5 a 800 kV. Vantaggi dei conduttori Vantaggi progettuali e strutturali Elevata resistenza alle correnti di breve durata Caratteristiche 01 Vantaggi dei conduttori Adotta un design a pantografo pieghevole a braccio singolo. I componenti di trasmissione e le molle di bilanciamento sono sigillati all’interno di tubi conduttori per ridurre al minimo l’impatto ambientale. Profilo compatto con base del meccanismo di collegamento per una regolazione agevole. 02 Vantaggi di progettazione e struttura Le parti conduttive utilizzano profili in lega di alluminio ad alta conduttività che garantiscono eccellenti prestazioni elettriche, elevata resistenza meccanica, struttura leggera e resistenza superiore alla corrosione. La trasmissione di corrente nei giunti pieghevoli è ottenuta tramite derivatori flessibili senza contatti mobili, garantendo affidabilità e consentendo al contempo una manutenzione minima e un funzionamento a lungo termine senza necessità di ispezioni. 03 Elevata capacità di sopportare correnti di breve durata Il contatto statico sospeso è fissato da un anello in filo intrecciato di alluminio puro per una maggiore capacità di trasporto di corrente. La sospensione triangolare con cavo d’acciaio offre una regolazione agevole, una stabilità superiore e uno spostamento verticale ridotto al minimo.
