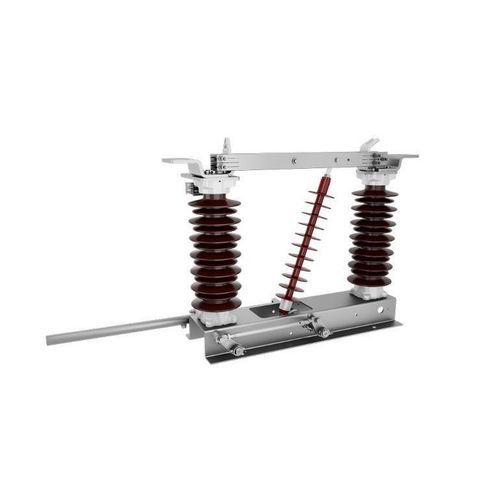

Interruttore-sezionatore ad alta tensione GW1

ACa corrente fortea doppia colonna

Panoramica del prodotto
GW1 è un sezionatore AC ad alta tensione per esterno a doppia colonna con apertura verticale, progettato per applicazioni di distribuzione e linea di contatto ferroviaria. Le tensioni nominali disponibili sono 12, 24, 31,5 (ferroviario) e 40,5 kV, con corrente nominale fino a 6000 A e elevate capacità di tenuta.

Attributi principali

• Alta capacità di trasporto di corrente e contatti progettati per non richiedere manutenzione
• Lunga vita meccanica grazie a materiali di contatto a bassa attrito
• Elevata standardizzazione e compatibilità con tipi di pali
• Alto grado di protezione del meccanismo di manovra (progettazione conforme a IP66DM)

Caratteristiche

• Alta capacità di trasporto di corrente & senza manutenzione — I contatti incorporano un'azione di auto-pulizia che preserva la qualità del contatto e riduce la manutenzione in situ.
• Lunga vita meccanica — Placcatura in argento su grafite nelle aree di contatto scorrevole del conduttore che offre auto-lubrificazione, riducendo la coppia di manovra e prolungando la vita utile.
• Elevata standardizzazione — Progettato per essere compatibile con soluzioni di montaggio per tutti i tipi di pali utilizzati nei sistemi di linea di contatto ferroviaria e nelle reti esterne; accessori standardizzati semplificano l'intercambiabilità e l'installazione/messa in servizio.
• Alto grado di protezione del meccanismo di manovra — Il meccanismo con uscita superiore elimina errori di installazione legati alle uscite sinistra/destra e vincoli dimensionali. L'albero di uscita del meccanismo utilizza una struttura di tenuta a labirinto che soddisfa i requisiti di protezione IP66DM.

Specifiche tecniche

• Tensione nominale (kV): 12, 24, 31,5 (Ferroviario), 40,5
• Frequenza nominale (Hz): 50/60
• Corrente nominale (A): Fino a 6000
• Corrente di tenuta in cortocircuito a breve termine (kA): Fino a 63
• Corrente di picco sopportabile (kA): Fino a 160
• Temperatura di esercizio (℃): -50 ~ +55
• Spessore massimo di ghiaccio (mm): Fino a 20
