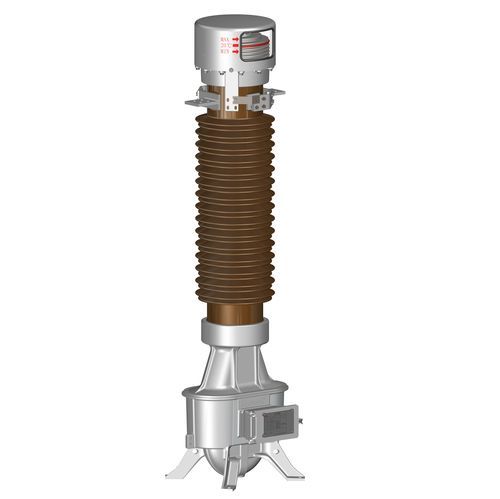

Trasduttore di corrente a trasformatore LBfissoACa media tensione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- a trasformatore
- Montaggio
- fisso
- Caratteristiche elettriche
- AC, a media tensione
- Altre caratteristiche
- isolato
- Corrente primaria
Max.: 8.000 A
Min.: 0,5 A
Descrizione
Presentazione del prodotto
Caratteristiche principali
Specifiche tecniche
Installazione e caratteristiche
- Il trasformatore di corrente tipo LB è progettato per uso esterno con isolamento carta‑olio. L'avvolgimento primario è di tipo U (hairpin). Il serbatoio è fissato nella parte inferiore. LB è destinato a sistemi ad alta corrente e garantisce stabilità dinamica e termica e elevate prestazioni di isolamento.
Caratteristiche principali
- Prestazioni elettriche: adatto a sistemi ad alta corrente; stabile sotto stress dinamico e termico.
- Prestazioni meccaniche: conformità sismica secondo ETG1020 e IEEE‑693.
- Isolamento e tenuta: elevata tenuta per prevenire perdite e corrosione; progettazione che facilita esercizio e manutenzione.
Specifiche tecniche
- Standard sismico: ETG1020 / IEEE 693
- Altitudine: ≤1000 m (altitudine superiore personalizzabile)
- Temperatura ambiente: -60 ℃ a 50 ℃
- Frequenza: 50 / 60 Hz
- Classi di precisione (misura): 0.2S, 0.2, 0.5S, 0.5, 1.0; (protezione): 5P, 10P
- Corrente secondaria: 1 A, 5 A
- Intervallo di corrente primaria: 0.5 A – 8000 A
- Tensione nominale di sistema: 27,5 kV – 220 kV
Installazione e caratteristiche
- Tipo: LB (trasformatore di corrente esterno con isolamento carta‑olio)
- Forma dell'avvolgimento primario: U (hairpin)
- Installazione: serbatoio fissato nella parte inferiore dell'involucro
- Progettato per sistemi ad alta corrente con elevata stabilità dinamica e termica
