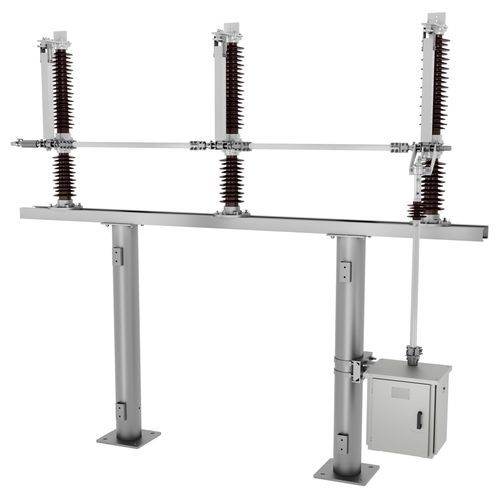

Interruttore-sezionatore ad alta tensione GW8

unipolareACverticale

Panoramica del prodotto
GW8 è un sezionatore AC esterno in alta tensione a colonna singola con apertura verticale, progettato per punti neutri e circuiti di compensazione reattiva. È disponibile per tensioni nominali 40,5, 72,5 e 126 kV ed è pensato per ambienti esterni severi.

Caratteristiche

• Materiale conduttivo di qualità: Le braccia portanti di corrente utilizzano profili rettangolari in lega di alluminio che offrono elevata resistenza, peso ridotto, maggiore superficie di dissipazione termica e migliore resistenza alla corrosione.
• Struttura di contatto innovativa: Le dita di contatto autoeccitate in lega bronzo-cromo serrano la lama di contatto, garantendo affidabilità sotto carico normale e resistenza a carichi termici e forze elettromagnetiche di breve durata durante guasti da cortocircuito, con eccellente resistenza all'usura meccanica.
• Connessioni fisse: Il percorso conduttivo utilizza connessioni permanenti (escluse le superfici di contatto mobili/stazionarie), riducendo le esigenze di manutenzione.

Specifiche tecniche

• Tensione nominale (kV): 40,5, 72,5, 126
• Frequenza nominale (Hz): 50/60
• Corrente nominale (A): Fino a 1600
• Corrente di tenuta di breve durata (kA): Fino a 40
• Corrente di picco di tenuta (kA): Fino a 100
• Temperatura di esercizio (°C): -50 a +55
• Accrezione massima di ghiaccio (mm): Fino a 20
• Resistenza sismica: Fino a 1,0 g

Famiglia di modelli e dettagli applicativi

• Famiglia di modelli: GW8
• Applicazione: Sezionatore HV esterno per punti neutri o circuiti di compensazione reattiva
• Struttura: Colonna singola, tipo ad apertura verticale
• Materiale conduttivo: Profili rettangolari in lega di alluminio per le braccia portanti di corrente
• Materiale/struttura di contatto: Dita di contatto autoeccitate in lega bronzo-cromo per serraggio e alta resistenza all'usura
• Tipo di connessione: Connessioni conduttive permanenti (fisse) per ridurre la manutenzione
• Tensioni nominali disponibili: 40,5 kV, 72,5 kV, 126 kV
• Frequenza nominale: 50/60 Hz
• Capacità di corrente nominale: Fino a 1600 A
• Capacità di tenuta a breve termine: Fino a 40 kA
• Capacità di tenuta di picco: Fino a 100 kA
• Intervallo di temperatura ambiente di esercizio: -50 °C a +55 °C
• Accrezione massima di ghiaccio: Fino a 20 mm
• Resistenza sismica: Fino a 1,0 g
