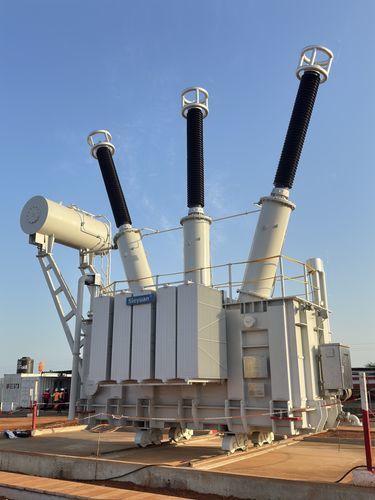

Bobina d'induttanza di compensazione variabile

a bagno d'olio

Panoramica
Reattore shunt ad alta tensione progettato per neutralizzare l'effetto capacitivo delle linee di trasmissione EHV a lunga distanza. Assorbe la potenza reattiva in eccesso, attenua le correnti armoniche e migliora l'efficienza e la qualità della trasmissione elettrica.

Caratteristiche principali

• Basse perdite: nucleo a dischi di ferro radiali con elevato fattore di riempimento e distribuzione uniforme del flusso magnetico per perdite a vuoto minime e flusso di dispersione trascurabile.
• Basso rumore: dischi di ferro separati da distanziatori non magnetici e assemblaggio impregnato sottovuoto con resina epossidica per ridurre vibrazioni e garantire rumore operativo molto basso.
• Alta affidabilità: progettazione e produzione per un funzionamento sicuro e stabile a lungo termine in ambienti di trasmissione ad alta tensione.
• Funzioni: compensa l'effetto capacitivo delle linee lunghe, assorbe potenza reattiva, migliora l'efficienza di trasmissione e sopprime le correnti armoniche per migliorare la qualità dell'energia.

Specifiche tecniche (riepilogo)

• Livello di tensione: fino a 750 kV
• Mezzo di raffreddamento: olio minerale o olio estere
• Regolazione della tensione: fissa o regolabile

Specifiche tecniche

• Applicazione: compensazione dell'effetto capacitivo sulle linee di trasmissione EHV a lunga distanza
• Nucleo/costruzione: nucleo a dischi di ferro radiali con elevato fattore di riempimento e flusso magnetico uniforme
• Separazione del nucleo: distanziatori speciali non magnetici tra i dischi di ferro
• Impregnazione: assemblaggio impregnato sottovuoto con resina epossidica per smorzamento delle vibrazioni e riduzione del rumore
• Vantaggi prestazionali: basse perdite a vuoto, flusso di dispersione trascurabile, vibrazioni e rumore molto bassi, elevata affidabilità operativa
• Funzioni: assorbimento della potenza reattiva, soppressione delle armoniche, miglioramento della qualità dell'energia
• Classe di tensione disponibile: fino a 750 kV
• Opzioni di raffreddamento: olio minerale o olio estere
• Modalità di regolazione: fissa o regolabile
