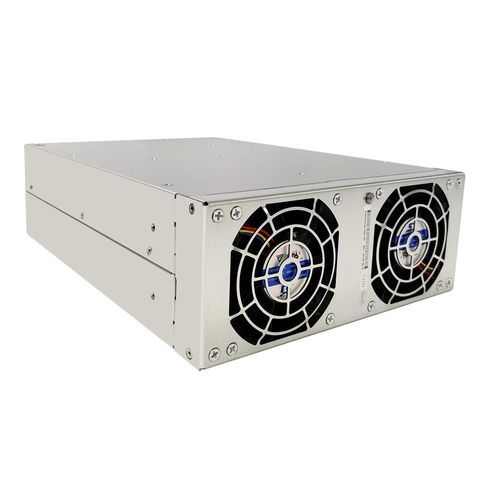

Modulo di potenza BiDi ACDC TPS-BM157200THIRT

Dettagli del prodotto
Il modulo di potenza bidirezionale TPS-BM157200THIRT è un modulo AC-DC trifase ad alte prestazioni da 7200W, parte della serie TPS-BM157200THIT/TPS-BM157200THIRT, progettato per una conversione di energia bidirezionale senza interruzioni nei sistemi trifase. Come modulo di potenza trifase senza linea neutra, elimina i problemi di corrente di linea neutra, risolvendo completamente il problema della corrente di linea neutra nei sistemi elettrici e garantendo un funzionamento stabile nelle configurazioni trifase. Funzionando come modulo di isolamento bidirezionale AC-DC trifase, supporta il funzionamento affidabile dell'inverter nei sistemi connessi alla rete (modulo di potenza dell'inverter connesso alla rete) con un'uscita nominale di 7200W in direzione AC-DC e 5760W in direzione DC-AC. Opera con un ingresso di 380/400/415VAC (modulo di potenza di ingresso 380/400/415VAC) entro un intervallo di 343~456VAC (carico completo) e fornisce un'uscita stabile di 15VDC (modulo bidirezionale di uscita 15VDC) con una corrente nominale di 480A (modulo di potenza di uscita DC 480A). Con un'efficienza di picco del 91,5% in AC-DC (modulo bidirezionale ad alta efficienza 91,5%) e del 90,5% in DC-AC (modulo di efficienza DC-AC 90,5%), mantiene un'eccellente qualità della potenza con un alto fattore di potenza (PF>0,99, modulo trifase ad alto PF>0,99) e una bassa distorsione armonica totale (THDi <5%, modulo di potenza a bassa THDi <5%) sotto carico completo. Dotato di tecnologia di commutazione bidirezionale di tensione senza interruzioni, soddisfa i requisiti di risposta rapida delle apparecchiature di test. Dotato di raffreddamento ad aria forzata (tipo R: ingresso posteriore e uscita anteriore, con ventola anteriore e terminale posteriore), si adatta ad ambienti difficili senza derating a 45°C (modulo di potenza adattabile ad ambienti difficili) ed è conforme alla norma EN55032 (modulo di potenza conforme alla norma EN55032). Con un design modulare del modulo di potenza bidirezionale, supporta l'espansione intelligente e il funzionamento parallelo automatico di fino a 4 unità. Può superare la certificazione UL/CE/TUV (modulo di potenza certificabile UL/CE/TUV), rendendolo ideale per applicazioni di test di formazione delle celle, test bidirezionali di potenza e modulo di potenza riciclabile in energia come modulo di potenza AC-DC LV trifase.

Caratteristiche principali

• Design trifase senza linea neutra: Elimina la corrente di linea neutra, risolvendo i problemi di linea neutra del sistema elettrico per un funzionamento stabile.
• Metriche di alte prestazioni: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% di efficienza, uscita 15VDC/480A, PF>0,99, e THDi <5%.
• Commutazione e isolamento senza interruzioni: Supporta il funzionamento dell'inverter connesso alla rete con commutazione di tensione senza interruzioni, soddisfacendo le esigenze di risposta rapida delle apparecchiature di test.
• Modulare ed espandibile: Fino a 4 unità in parallelo per una scalabilità della potenza flessibile tramite espansione intelligente.
• Affidabile e conforme: Raffreddamento ad aria forzata di tipo R, adattabilità ad ambienti difficili, conformità EN55032, e certificabile UL/CE/TUV.

Specifiche
Parametro | Valore
Flusso d'aria | Da dietro a davanti
Dimensioni (L*W*H)(mm) | 176*86*285
Efficienza | 90,5%(DC a AC), 91,5%(AC a DC)
Corrente di ingresso | ≤14A(AC a DC), 384A(DC a AC)
Potenza di ingresso | 5760W(DC a AC)
Tensione di ingresso | 15Vdc, 343-456Vac
Corrente di uscita | 480A(AC a DC)
Potenza di uscita | 7200W(AC a DC)
Tensione di uscita | 15Vdc, 343-456Vac
Precisione della tensione di uscita | 1%(AC a DC)
Tensione di ingresso nominale | 380Vac, 400Vac, 415Vac
Peso | ≤5kg

Caratteristiche / specifiche tecniche

• Modulo di potenza bidirezionale per conversione AC-DC trifase
• Uscita 7200W (AC-DC), 5760W (DC-AC)
• Efficienza del 91,5% (AC-DC), 90,5% (DC-AC)
• Tensione di ingresso: 343-456VAC (carico completo), 380/400/415VAC nominale
• Uscita: 15VDC, 480A
• Fattore di potenza: >0,99
• Distorsione armonica totale (THDi): <5%
• Raffreddamento ad aria forzata (tipo R: ingresso posteriore, uscita anteriore)
• Operazione in parallelo: fino a 4 unità
• Conforme alla norma EN55032, certificabile UL/CE/TUV
• Adattabile ad ambienti difficili (nessun derating a 45°C)
• Dimensioni: 176*86*285 mm
• Peso: ≤5kg
