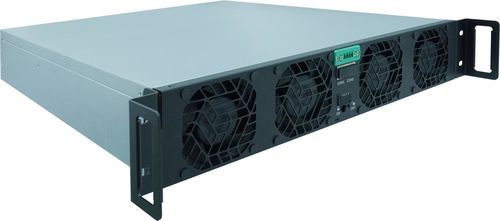

Modulo di potenza ACDC TPS-BM57050KTIF

Panoramica
Il TPS-BM57050KTIF è un modulo di potenza AC‑DC bidirezionale trifase progettato per la conversione energetica ad alta potenza senza corrente di linea neutra. Adotta tecnologia di soft switching per ridurre le perdite di commutazione e aumentare l'affidabilità. Il modulo eroga fino a 50 kW con elevate efficienze (96% AC→DC, 95% DC→AC), fattore di potenza elevato (PF >0,99) e bassa THDi (<5%), adatto a banchi prova industriali e sistemi di riciclo energetico. Supporta ingressi nominali 380/400/415 VAC, bus di uscita 570 VDC, design modulare e raffreddamento ad aria forzata. Le interfacce CAN e RS485 consentono monitoraggio e integrazione di controllo.

Caratteristiche principali

• Conversione AC‑DC bidirezionale trifase senza corrente di linea neutra
• Topologia di soft switching per ridurre le perdite e migliorare l'affidabilità
• Alta efficienza: 96% (AC→DC) e 95% (DC→AC)
• Fattore di potenza >0,99 e THDi <5% per qualità di alimentazione stabile
• Potenza nominale: 50 000 W
• Tensioni di ingresso nominali: 380/400/415 VAC; corrente di ingresso ≤88 A (AC→DC)
• Bus DC: 570 VDC; corrente di uscita 87,8 A (DC→AC)
• Design modulare per espansione e manutenzione semplificata
• Raffreddamento ad aria forzata per funzionamento continuo sotto carico
• Interfacce di comunicazione: CAN, RS485

Applicazioni

• Test e validazione di Battery PACK
• Prove di potenza bidirezionale (AC↔DC) per banchi prova di elettronica di potenza
• Riciclo dell'energia e test di invecchiamento accelerato per sistemi di accumulo
• Applicazioni di laboratorio e industriali ad alta potenza

Specifiche tecniche

• Article Number: HPM1293
• Manufacturer Code: HPM010048
• Manufacturer: TPS
• Potenza nominale: 50 000 W
• Efficienza: 96% (AC→DC), 95% (DC→AC)
• Intervallo tensione d'ingresso: 342–460 VAC; nominale: 380/400/415 VAC
• Corrente d'ingresso: ≤88 A (AC→DC)
• Tensione bus DC: 570 VDC
• Corrente di uscita: 87,8 A (DC→AC)
• Intervallo tensione di uscita: 342–460 VAC (uscita AC)
• Precisione tensione di uscita: ±1% (AC→DC)
• Flusso d'aria: fronte → retro
• Dimensioni (L×P×A): 435 × 86 × 600 mm
• Peso: ≤23 kg

Meccanica, comunicazioni & conformità

• Raffreddamento: aria forzata
• Comunicazione: CAN, RS485 per monitoraggio e controllo
• Design: modulare per espansione e manutenzione
• Norme e certificazioni: IEC62477-1, EN55032, UL, CE, TUV
