Modulo di potenza ACDC TPS-BM157200THIT

BiDi ACDC

Dettagli del prodotto

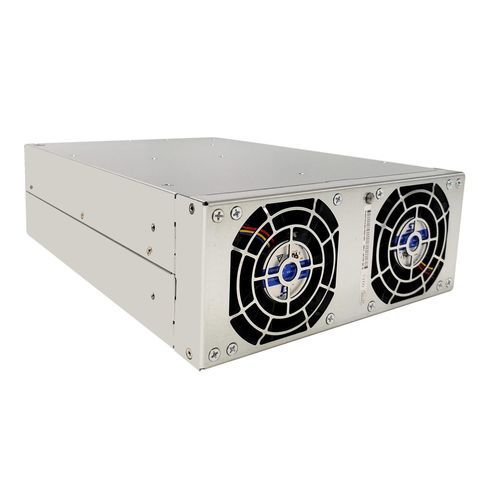

Il modulo di potenza bidirezionale TPS-BM157200THIT è un modulo AC-DC trifase ad alte prestazioni da 7200W, parte della serie TPS-BM157200THIT/TPS-BM157200THIRT, progettato per una conversione di energia bidirezionale senza interruzioni nei sistemi trifase. Come modulo di potenza trifase senza linea neutra, elimina i problemi di corrente di linea neutra, risolvendo completamente il problema della corrente di linea neutra nei sistemi di alimentazione e consentendo un funzionamento affidabile dell'inverter in configurazioni collegate alla rete. Funzionando come modulo di isolamento bidirezionale AC-DC trifase, fornisce 7200W in direzione AC-DC con un'uscita di 15VDC e una corrente di 480A, supportando 5760W in direzione DC-AC. Opera con un ingresso di 380/400/415VAC nell'intervallo di 343~456VAC (carico completo) e offre un'efficienza massima del 91,5% in AC-DC e del 90,5% in DC-AC, con un fattore di potenza elevato (PF>0,99) e un THDi basso (<5%) sotto carico completo. Dotato di tecnologia di commutazione bidirezionale di tensione senza interruzioni, soddisfa i requisiti di risposta rapida delle apparecchiature di test. Offre eccellenti prestazioni EMC conformi alla norma EN55032 e raffreddamento ad aria forzata (ingresso anteriore predefinito e uscita posteriore), adattandosi ad ambienti difficili senza riduzione della potenza a 45°C. Con un design modulare, supporta fino a 4 unità in parallelo per un'espansione intelligente. Può superare le certificazioni UL/CE/TUV, rendendolo ideale per applicazioni di test di formazione delle celle, test bidirezionali di potenza e modulo di potenza riciclabile come modulo di potenza AC-DC trifase a bassa tensione.

Caratteristiche principali

• Design trifase senza linea neutra: Elimina la corrente di linea neutra, garantendo un funzionamento stabile nei sistemi trifase.
• Metriche di alte prestazioni: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% di efficienza, uscita 15VDC/480A, PF>0,99 e THDi <5%.
• Commutazione e isolamento senza interruzioni: Supporta il funzionamento dell'inverter collegato alla rete con commutazione di tensione senza interruzioni per apparecchiature di test.
• Modulare ed espandibile: Fino a 4 unità in parallelo per una scalabilità flessibile della potenza tramite un'espansione intelligente.
• Affidabile e conforme: Raffreddamento ad aria forzata, adattabilità agli ambienti difficili, conformità EN55032 e certificabile UL/CE/TUV.

Specifiche
Parametro | Valore
Flusso d'aria | Da davanti a dietro
Dimensioni (L*W*H)(mm) | 176*86*285
Efficienza | 90,5%(DC a AC), 91,5%(AC a DC)
Corrente di ingresso | ≤14A(AC a DC), 384A(DC a AC)
Potenza di ingresso | 5760W(DC a AC)
Tensione di ingresso | 15Vdc, 343-456Vac
Corrente di uscita | 480A(AC a DC)
Potenza di uscita | 7200W(AC a DC)
Tensione di uscita | 15Vdc, 343-456Vac
Precisione della tensione di uscita | 1%(AC a DC)
Tensione di ingresso nominale | 380Vac, 400Vac, 415Vac
Peso | ≤5kg

Caratteristiche / Specifiche tecniche

• Conversione di energia bidirezionale per sistemi trifase
• Operazione AC-DC e DC-AC
• Efficienza di picco: 91,5% (AC-DC), 90,5% (DC-AC)
• Uscita: 15VDC, 480A
• Intervallo di tensione di ingresso: 343~456VAC
• Operazione in parallelo: fino a 4 unità
• Raffreddamento ad aria forzata (ingresso anteriore, uscita posteriore)
• Conforme alla norma EN55032
• Certificabile UL/CE/TUV
• Adattabile ad ambienti difficili (nessuna riduzione della potenza a 45°C)
• Ideale per test di formazione delle celle, test bidirezionali di potenza, riciclaggio di energia
