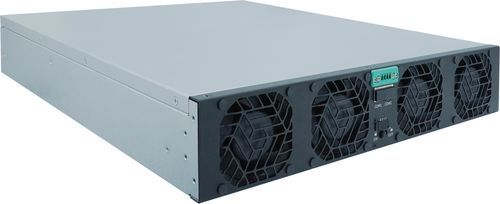

Modulo di potenza digitale TPS-BM70053KTIF-S

BiDi ACDCDCAC

Panoramica del prodotto
Il TPS-BM70053KTIF-S è un modulo di potenza bidirezionale AC-DC trifase progettato per la conversione di energia ad alta potenza. Con potenza nominale di 53 kW e uscita 700 VDC, utilizza la tecnologia di soft switching per ridurre le perdite, opera senza corrente sulla linea neutra e supporta commutazioni modalità veloci in 2 ms. Accetta ingresso 342–460 VAC (nominale 380/400/415 VAC) e raggiunge elevate efficienze (96% AC→DC, 95% DC→AC) con fattore di potenza >0,99 e THDi <5%. Progettazione modulare, raffreddamento ad aria forzata e comunicazioni integrate CAN/RS485 facilitano l'integrazione e la manutenzione. Dimensioni compatte (435×86×600 mm) e peso ≤23 kg; adatto a test di invecchiamento PACK batteria, recupero energetico e altre applicazioni industriali. Conforme a IEC62477-1 e EN55032; certificazioni UL, CE, TUV.

Caratteristiche principali

• Conversione bidirezionale trifase AC-DC per carica/scarica e interazione con la rete
• Assenza di corrente sulla linea neutra per maggiore sicurezza ed efficienza
• Soft switching per ridurre le perdite e aumentare l'affidabilità
• Alta efficienza: 96% (AC→DC) e 95% (DC→AC)
• Prestazioni elettriche: fattore di potenza >0,99 e THDi <5%
• Commutazione rapida di 2 ms tra le modalità per flessibilità operativa
• Elevata capacità: potenza nominale 53 kW
• Stabilità ingresso/uscita: intervallo d'ingresso 342–460 VAC (380/400/415 VAC nominale), uscita 700 VDC
• Design modulare per espansione e manutenzione semplificata
• Raffreddamento ad aria forzata per gestione termica affidabile
• Comunicazioni integrate: CAN e RS485 per controllo e monitoraggio
• Ingombro compatto e peso gestibile: 435×86×600 mm, ≤23 kg
• Norme e certificazioni: IEC62477-1, EN55032; UL, CE, TUV

Specifiche tecniche

• Modello: TPS-BM70053KTIF-S
• Potenza nominale: 53 kW
• Efficienza: 96% (AC→DC), 95% (DC→AC)
• Intervallo tensione di ingresso: 342–460 VAC (nominale 380/400/415 VAC)
• Tensione di uscita: 700 VDC
• Corrente in ingresso: ≤94 A (AC→DC)
• Corrente di uscita: 75,8 A (AC→DC)
• Tempo di commutazione tra modalità: 2 ms
• Fattore di potenza: >0,99
• Distorsione armonica totale (THDi): <5%
• Raffreddamento: aria forzata
• Comunicazioni: CAN, RS485
• Dimensioni (L×P×A): 435×86×600 mm
• Peso: ≤23 kg
• Norme / Certificazioni: IEC62477-1, EN55032, UL, CE, TUV
