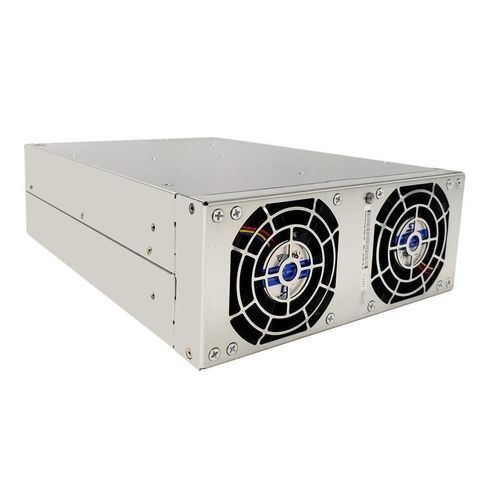

Modulo di potenza BiDi ACDC TPS-BM159000UHIRT

Dettagli del prodotto
Il TPS-BM159000UHIRT è un modulo di potenza ad alte prestazioni che, insieme al modulo di potenza bidirezionale TPS-BM159000UHIT, appartiene alla famiglia di moduli bidirezionali AC-DC trifase. Adotta una tecnologia avanzata senza linea neutra trifase, qualificandosi come un modulo di potenza senza corrente di linea neutra per eliminare i problemi di corrente di linea neutra nei sistemi di alimentazione. Sfruttando la tecnologia di commutazione morbida matura, assicura una conversione di energia bidirezionale affidabile ed efficiente, rendendolo ideale per apparecchiature di test di formazione delle celle, apparecchiature di test di potenza bidirezionale e apparecchiature di invecchiamento di potenza riciclabile.

Come modulo di potenza ad alta efficienza del 92%/91,5%, raggiunge un'efficienza di picco del 92% @480VAC in direzione AC a DC e del 91,5% @480VAC in direzione DC a AC, riducendo significativamente il consumo energetico. Presenta un alto fattore di potenza (PF >0,99 @480VAC pieno carico) e una bassa distorsione armonica totale della corrente di ingresso (THDi <5% @480VAC pieno carico), assicurando un'eccellente compatibilità con la rete.

Questo modulo di potenza bidirezionale da 9000W/7200W offre una capacità di uscita nominale di 9000W (AC a DC) e una capacità di ingresso nominale di 7200W (DC a AC). Funziona come un modulo di ingresso 480VAC con un intervallo di ingresso AC di 384~528VAC e una frequenza di 50/60±5Hz. Come modulo di uscita 15,5VDC, fornisce un'uscita DC di 15,5VDC con correnti nominali di 580A (AC a DC) e 480A (DC a AC), mentre la corrente di ingresso AC è <15A.

Caratteristiche principali

• Flusso di energia bidirezionale: Funziona come un modulo bidirezionale AC-DC trifase, supportando un'isolamento e una conversione di energia senza interruzioni per soddisfare le esigenze di risposta rapida delle apparecchiature di test.
• Tecnologie avanzate: Integra la tecnologia di commutazione morbida per una maggiore affidabilità; raggiunge un alto PF (>0,99) e un basso THDi (<5%) per prestazioni ottimali della rete.
• Alta efficienza: Vanta un'efficienza di picco del 92% (AC a DC@480VAC) e del 91,5% (DC a AC@480VAC), minimizzando la perdita di energia.
• Adattabilità robusta: Opera a pieno carico da -10°C a 45°C (derating al 90% da 45°C a 60°C), adattandosi a reti instabili e ambienti difficili con protezione completa dai guasti.
• Raffreddamento e comunicazione: Dotato di raffreddamento ad aria forzata con controllo intelligente; presenta un flusso d'aria di tipo R (ingresso posteriore e uscita anteriore, anteriore: ventola; posteriore: terminale) per una dissipazione del calore efficiente. Supporta la comunicazione CAN per un facile monitoraggio.
• Design compatto: Misura 218mm x 86mm x 300mm e pesa 6,5kg, adatto per configurazioni con spazio limitato.
• Certificazioni e conformità: Supera la certificazione UL, CE, TUV e rispetta gli standard EN55032.
• Espandibilità: Design modulare che consente fino a 4 unità in parallelo per una scalabilità flessibile del sistema.

Specifiche
Parametro | Valore
Flusso d'aria | Da dietro a davanti
Dimensioni (L*W*H)(mm) | 218*86*300
Efficienza | 91,5%(DC a AC), 92%(AC a DC)
Corrente di ingresso | ≤15A(AC a DC), 480A(DC a AC)
Potenza di ingresso | 7200W(DC a AC)
Tensione di ingresso | 15Vdc, 384-528Vac
Corrente di uscita | 580A(AC a DC)
Potenza di uscita | 9000W(AC a DC)
Tensione di uscita | 15,5Vdc, 384-528Vac
Precisione della tensione di uscita | 1%(AC a DC)
Tensione di ingresso nominale | 480Vac
Peso | ≤6,5kg

Caratteristiche / specifiche tecniche

• Modello: TPS-BM159000UHIRT
• Numero articolo: HPM1147
• Codice produttore: HPM010019
• Produttore: TPS
• Modulo bidirezionale AC-DC trifase
• Tecnologia senza corrente di linea neutra
• Tecnologia di commutazione morbida
• Efficienza del 92%/91,5% (AC-DC/DC-AC)
• PF >0,99, THDi <5%
• Uscita di 9000W (AC a DC), ingresso di 7200W (DC a AC)
• Uscita 15,5VDC, corrente di ingresso <15A
• Corrente di uscita 580A/480A (AC-DC/DC-AC)
• Raffreddamento ad aria forzata, flusso d'aria di tipo R
• Comunicazione CAN
• Certificato UL, CE, TUV, conforme a EN55032
• Dimensioni: 218 x 86 x 300 mm
• Peso: ≤6,5 kg
• Fino a 4 unità in parallelo
