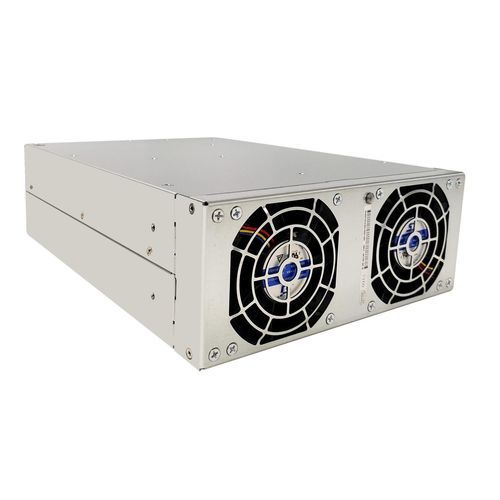

Modulo di potenza BiDi ACDC TPS-BM159000UHIT

Dettagli del prodotto
Il TPS-BM159000UHIT è un modulo di potenza bidirezionale ad alte prestazioni, progettato come modulo bidirezionale AC-DC trifase. Adotta una tecnologia avanzata senza linea neutra trifase, eliminando i problemi di corrente di linea neutra nei sistemi di alimentazione. Dotato di tecnologia di commutazione morbida matura, garantisce una conversione di energia bidirezionale affidabile ed efficiente, adatto per applicazioni come apparecchiature di test di formazione delle celle, apparecchiature di test bidirezionale di potenza e apparecchiature di invecchiamento di potenza riciclabile.

Come modulo di potenza ad alta efficienza (92%/91,5%), raggiunge un'efficienza di picco del 92%@480VAC in direzione AC a DC e del 91,5%@480VAC in direzione DC a AC, riducendo significativamente il consumo di energia. Presenta un alto fattore di potenza (PF >0,99@480VAC a pieno carico) e una bassa distorsione armonica totale della corrente di ingresso (THDi <5%@480VAC a pieno carico), garantendo un'eccellente compatibilità con la rete.

Questo modulo di potenza bidirezionale da 9000W/7200W fornisce una capacità di uscita nominale di 9000W in direzione AC a DC e una capacità di ingresso nominale di 7200W in direzione DC a AC. Funziona come un modulo di ingresso di potenza 480VAC con un intervallo di tensione di ingresso AC di 384~528VAC e un intervallo di frequenza di 50/60±5Hz. Come modulo di uscita 15,5VDC, fornisce un'uscita DC di 15,5VDC con correnti nominali di 580A (AC a DC) e 480A (DC a AC), mentre la corrente di ingresso AC è <15A.

Caratteristiche principali

• Conversione di energia bidirezionale: Funziona come modulo bidirezionale AC-DC trifase, supportando un'isolamento e un flusso di energia senza interruzioni tra AC e DC, soddisfacendo i requisiti di risposta rapida delle apparecchiature di test.
• Tecnologie avanzate: Integra la tecnologia di commutazione morbida per una maggiore affidabilità ed efficienza; raggiunge un alto PF (>0,99) e un basso THDi (<5%) per prestazioni ottimali della rete.
• Alta efficienza: Vanta un'efficienza di picco del 92% (AC a DC@480VAC) e del 91,5% (DC a AC@480VAC), minimizzando la perdita di energia.
• Adattabilità robusta: Funziona a pieno carico da -10°C a 45°C, con derating al 90% da 45°C a 60°C; si adatta a reti instabili e ambienti difficili, dotato di protezione contro i guasti perfetta.
• Raffreddamento e comunicazione: Dispone di raffreddamento ad aria forzata con controllo intelligente e comunicazione CAN per un funzionamento e un monitoraggio efficienti.
• Design compatto: Misura 218mm x 86mm x 300mm e pesa 6,5kg, ideale per installazioni con spazio limitato.
• Certificazioni e conformità: Può superare le certificazioni UL, CE, TUV e soddisfa gli standard EN55032.
• Espandibilità: Design modulare che supporta un'espansione intelligente con fino a 4 unità collegate in parallelo per una scalabilità flessibile del sistema.

Specifiche
Parametro | Valore
Flusso d'aria | Da davanti a dietro
Dimensioni (L*W*H)(mm) | 218*86*300
Efficienza | 91,5%(DC a AC), 92%(AC a DC)
Corrente di ingresso | ≤15A(AC a DC), 480A(DC a AC)
Potenza di ingresso | 7200W(DC a AC)
Tensione di ingresso | 15Vdc, 384-528Vac
Corrente di uscita | 580A(AC a DC)
Potenza di uscita | 9000W(AC a DC)
Tensione di uscita | 15,5Vdc, 384-528Vac
Precisione della tensione di uscita | 1%(AC a DC)
Tensione di ingresso nominale | 480Vac
Peso | ≤6,5kg

Caratteristiche / Specifiche tecniche

• Modulo di potenza bidirezionale
• AC-DC trifase, nessuna corrente di linea neutra
• Efficienza: 92% (AC a DC), 91,5% (DC a AC)
• Fattore di potenza: >0,99
• THDi: <5%
• Uscita: 9000W/7200W
• Tensione di uscita: 15,5VDC
• Corrente di ingresso: <15A
• Raffreddamento ad aria forzata
• Comunicazione CAN
• Certificazioni: UL, CE, TUV, conforme a EN55032
• Dimensioni: 218mm x 86mm x 300mm
• Peso: ≤6,5kg
