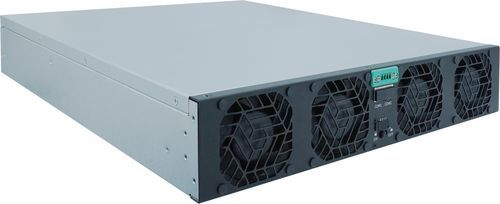

Modulo di potenza ACDC TPS-BM57050KTIF-S

Panoramica del prodotto
Il modulo di potenza bidirezionale TPS-BM57050KTIF-S è un modulo AC-DC trifase ad alte prestazioni progettato per la conversione energetica versatile. Funziona senza corrente di linea neutra e utilizza tecnologia di commutazione morbida avanzata per migliorare l'affidabilità e ridurre le perdite energetiche. Il modulo eroga fino a 50,000 W di potenza con elevata efficienza (96% AC→DC, 95% DC→AC), elevato fattore di potenza (PF > 0.99) e bassa distorsione armonica totale (THDi < 5%), fornendo un'uscita stabile e pulita. Presenta un design modulare, raffreddamento ad aria forzata e integra comunicazioni CAN e RS485 per monitoraggio e controllo. L'unità è conforme a IEC62477-1 e EN55032 ed è certificata UL, CE e TUV.

Caratteristiche principali

• Design bidirezionale e trifase che abilita la conversione di energia AC↔DC.
• Funzionamento senza corrente di linea neutra per maggiore sicurezza ed efficienza nei sistemi trifase.
• Tecnologia di commutazione morbida avanzata per ridurre le perdite di commutazione e aumentare l'affidabilità.
• Alta efficienza: 96% (AC→DC) e 95% (DC→AC).
• Eccellenti prestazioni elettriche: Fattore di potenza > 0.99 e THDi < 5%.
• Elevata capacità di potenza: 50,000 W (50 kW).
• Ingresso: 380/400/415 VAC (nominale), intervallo operativo 342–460 VAC; corrente d'ingresso ≤ 88 A (AC→DC).
• Uscita: 570 VDC (nominale) e intervallo 342–460 VAC; corrente d'uscita fino a 87.8 A (AC→DC).
• Design modulare per facile espansione e manutenzione.
• Raffreddamento ad aria forzata per mantenere operazioni stabili sotto carico.
• Comunicazione integrata: interfacce CAN e RS485.
• Dimensioni compatte e peso gestibile per l'installazione.
• Conforme a IEC62477-1 e EN55032; certificato UL, CE, TUV.

Caratteristiche / Specifiche tecniche

• Air Flow: From front to rear
• Dimensioni (L × W × H): 435 × 86 × 600 mm
• Efficienza: 95% (DC→AC), 96% (AC→DC)
• Corrente di ingresso: ≤ 88 A (AC→DC), 87.8 A (DC→AC)
• Potenza in ingresso: 50,000 W (DC→AC)
• Tensione di ingresso: 342–460 VAC, 570 VDC
• Corrente di uscita: 87.8 A (AC→DC)
• Potenza in uscita: 50,000 W (AC→DC)
• Tensione di uscita: 570 VDC, 342–460 VAC
• Precisione tensione uscita: ±1% (AC→DC)
• Tensione di ingresso nominale: 380 VAC, 400 VAC, 415 VAC
• Peso: ≤ 23 kg
• Article Number: HPM1295
• Manufacturer Code: HPM010050
• Manufacturer: TPS
