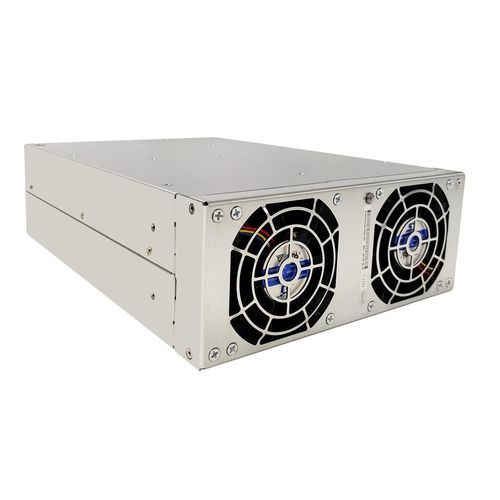

Modulo di potenza BiDi ACDC TPS-BM158000THIF

ACDC

Dettagli del prodotto
Il TPS-BM158000THIF è un modulo di potenza bidirezionale ad alte prestazioni, abbinato al modulo di potenza TPS-BM158000THIRF, progettato come modulo bidirezionale AC-DC trifase. Adotta una tecnologia avanzata senza linea neutra trifase, eliminando i problemi di corrente di linea neutra nei sistemi di alimentazione. Dotato di tecnologia di commutazione morbida matura, assicura una conversione di energia bidirezionale affidabile ed efficiente, adatto per applicazioni come apparecchiature di test di formazione delle celle, apparecchiature di test bidirezionali di potenza e apparecchiature di invecchiamento di potenza riciclabili.

Come modulo di potenza ad alta efficienza del 92%/91,5%, raggiunge un'efficienza di picco del 92%@380VAC in direzione AC a DC e del 91,5%@380VAC in direzione DC a AC, riducendo significativamente il consumo di energia. Presenta un alto fattore di potenza (PF >0,99, PF=0,99@380VAC pieno carico) e una bassa distorsione armonica totale della corrente di ingresso (THDi <5%, THDi<5%@380VAC pieno carico), assicurando un'eccellente compatibilità con la rete.

Questo modulo di potenza bidirezionale da 8000W/6400W fornisce una capacità di uscita nominale di 8000W in direzione AC a DC e una capacità di ingresso nominale di 6400W in direzione DC a AC. Funziona come modulo di ingresso 380/400/415VAC con un intervallo di tensione di ingresso AC di 343~456VAC (pieno carico) e 304~343VAC (derating all'80%), e un intervallo di frequenza di 50/60±5Hz. Come modulo di potenza di uscita 15VDC, fornisce un'uscita DC di 15VDC con correnti nominali di 533,3A (AC a DC) e 427A (DC a AC), mentre la corrente di ingresso AC è <16A.

Caratteristiche principali

• Conversione di energia bidirezionale: Funziona come modulo bidirezionale AC-DC trifase, supportando isolamento e flusso di energia senza interruzioni tra AC e DC, assicurando prestazioni stabili nei sistemi connessi alla rete.
• Tecnologie avanzate: Integra tecnologia di commutazione morbida per maggiore affidabilità ed efficienza; raggiunge un alto PF (>0,99) e basso THDi (<5%) per prestazioni ottimali della rete.
• Alta efficienza: Vanta un'efficienza di picco del 92% (AC a DC@380VAC) e del 91,5% (DC a AC@380VAC), minimizzando la perdita di energia e i costi operativi.
• Adattabilità robusta: Opera a pieno carico da -10°C a 45°C, con derating al 90% a 45°C~60°C; si adatta a reti instabili e ambienti difficili, dotato di funzioni di protezione contro i guasti perfette.
• Raffreddamento e comunicazione: Dispone di raffreddamento ad aria forzata con controllo intelligente e comunicazione CAN per un funzionamento efficiente e un monitoraggio in tempo reale.
• Design compatto: Misura 176mm x 86mm x 285mm e pesa ≤5kg, ideale per installazioni industriali con spazio limitato.
• Certificazioni e conformità: Può superare le certificazioni UL, CE, TUV e soddisfa gli standard EN55032, assicurando compatibilità globale.
• Espandibilità: Design modulare che supporta espansione intelligente con fino a 4 unità collegate in parallelo, adatto per configurazioni di sistema scalabili.

Specifiche
Parametro | Valore
Flusso d'aria | Da davanti a dietro
Dimensioni (L*W*H)(mm) | 176*86*285
Efficienza | 91,5%(DC a AC), 92%(AC a DC)
Corrente di ingresso | ≤16A(AC a DC), 427A(DC a AC)
Potenza di ingresso | 6400W(DC a AC)
Tensione di ingresso | 15Vdc, 343-456Vac
Corrente di uscita | 533,3A(AC a DC)
Potenza di uscita | 8000W(AC a DC)
Tensione di uscita | 15Vdc, 343-456Vac
Precisione della tensione di uscita | 1%(AC a DC)
Tensione di ingresso nominale | 380Vac, 400Vac, 415Vac
Peso | ≤5kg

Caratteristiche / Specifiche tecniche

• Modulo bidirezionale AC-DC trifase
• Tecnologia senza corrente di linea neutra
• Tecnologia di commutazione morbida
• Efficienza di picco: 92% (AC a DC), 91,5% (DC a AC)
• Alto fattore di potenza: >0,99
• Basso THDi: <5%
• Uscita nominale: 8000W (AC a DC), 6400W (DC a AC)
• Intervallo di tensione di ingresso: 343~456VAC (pieno carico), 304~343VAC (derating all'80%)
• Frequenza: 50/60±5Hz
• Uscita DC: 15VDC, 533,3A (AC a DC), 427A (DC a AC)
• Corrente di ingresso AC: <16A
• Dimensioni: 176mm x 86mm x 285mm
• Peso: ≤5kg
• Raffreddamento ad aria forzata
• Comunicazione CAN
• Certificato UL, CE, TUV
• Conforme a EN55032
• Espandibile fino a 4 unità in parallelo
