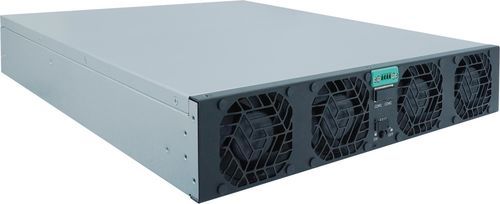

Modulo di potenza AC TPS-BM63053KTIT

BiDi ACDCDC

Panoramica
Il TPS-BM63053KTIT è un modulo di potenza trifase bidirezionale AC‑DC progettato per la conversione di energia ad alta potenza in applicazioni industriali. Supporta le modalità AC→DC e DC→AC con tecnologia di soft‑switching, raggiungendo efficienze fino al 96% (AC→DC) e 95% (DC→AC). Il modulo funziona senza corrente di neutro, garantisce PF > 0,99 e THDi < 3%, ed è adatto a test PACK batteria, prove di potenza bidirezionali, riciclo energetico e aging. Offre architettura modulare, raffreddamento ad aria forzata e comunicazioni CAN/RS485; conforme a IEC62477-1 e EN55032, certificato UL, CE e TUV.

Caratteristiche principali

• Topologia trifase bidirezionale AC‑DC per flusso energetico reversibile
• Funzionamento senza corrente di neutro
• Tecnologia di soft‑switching per ridurre le perdite
• Alta efficienza: 96% (AC→DC), 95% (DC→AC)
• Alto fattore di potenza (PF > 0,99) e basso THDi (< 3%)
• Potenza nominale: 53.000 W (53 kW)
• Range ingresso/uscita: 342–460 VAC e 630 VDC (tensione nominale 380/400/415 VAC)
• Corrente d'ingresso ≤94 A (AC→DC); corrente d'uscita 84,2 A (DC→AC)
• Design modulare per scalabilità e manutenzione semplificata
• Raffreddamento ad aria forzata (flusso d'aria: frontale → posteriore)
• Interfacce CAN e RS485 per monitoraggio e controllo
• Dimensioni compatte (435 × 86 × 600 mm) e peso ≤23 kg
• Standard: IEC62477-1, EN55032; Certificazioni: UL, CE, TUV

Specifiche tecniche

• Potenza nominale: 53.000 W
• Efficienza: 96% (AC a DC), 95% (DC a AC)
• Tensione di ingresso: 342–460 VAC (tensione nominale 380/400/415 VAC)
• Tensione di uscita: 630 VDC / 342–460 VAC
• Corrente d'ingresso: ≤94 A (AC→DC)
• Corrente di uscita: 84,2 A (DC→AC)
• Precisione della tensione di uscita: ±1% (AC→DC)
• Flusso d'aria: frontale → posteriore
• Dimensioni (L×W×H): 435 × 86 × 600 mm
• Peso: ≤23 kg
