Modulo di potenza BiDi ACDC TPS-BM157200UHIRT

Dettagli del prodotto

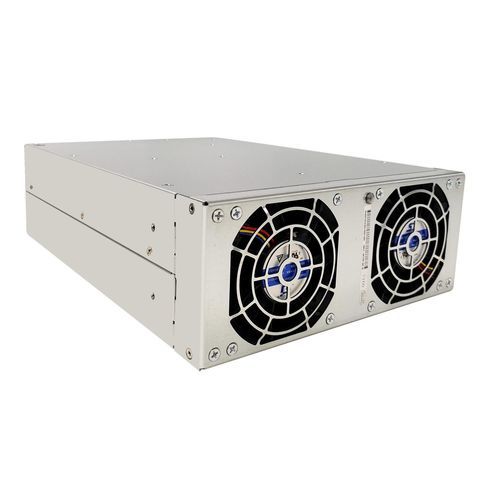

Modulo di potenza bidirezionale TPS-BM157200UHIRT
Il modulo di potenza bidirezionale TPS-BM157200UHIRT è un modulo AC-DC trifase ad alte prestazioni da 7200W, parte della serie TPS-BM157200UHIT/TPS-BM157200UHIRT, progettato per una conversione di energia bidirezionale senza interruzioni nei sistemi trifase. Come modulo di potenza trifase senza linea neutra, elimina i problemi di corrente di linea neutra, risolvendo completamente il problema della corrente di linea neutra nei sistemi elettrici e garantendo un funzionamento stabile. Funzionando come modulo di isolamento bidirezionale AC-DC trifase, supporta il funzionamento affidabile dell'inverter nei sistemi collegati alla rete (modulo di potenza dell'inverter collegato alla rete) con un'uscita nominale di 7200W in direzione AC-DC e 5760W in direzione DC-AC. Opera con un ingresso di 480VAC (modulo di potenza di ingresso 480VAC) entro un intervallo di 384~528VAC (carico completo) e fornisce un'uscita stabile di 15VDC (modulo bidirezionale di uscita 15VDC) con una corrente nominale di 480A (modulo di potenza di uscita DC 480A). Con un'efficienza di picco del 91,5% in AC-DC (modulo bidirezionale ad alta efficienza 91,5%) e del 90,5% in DC-AC (modulo di efficienza 90,5% DC-AC), mantiene un'eccellente qualità della potenza con un alto fattore di potenza (PF>0,99, modulo trifase PF>0,99 alto) e una bassa distorsione armonica totale (THDi <5%, modulo di potenza THDi <5% basso) sotto carico completo. Dotato di tecnologia di modulo di commutazione bidirezionale di tensione senza interruzioni, soddisfa i requisiti di risposta rapida delle apparecchiature di test. Dotato di raffreddamento ad aria forzata (tipo R: ingresso posteriore e uscita anteriore, con ventilatore anteriore e terminale posteriore), si adatta ad ambienti difficili senza derating a 45°C (modulo di potenza adattabile ad ambienti difficili) e conforme alla norma EN55032 (modulo di potenza conforme alla norma EN55032). Con un design di modulo di potenza bidirezionale modulare, supporta l'espansione intelligente e il funzionamento parallelo automatico di fino a 4 unità. Può superare la certificazione UL/CE/TUV (modulo di potenza certificabile UL/CE/TUV), rendendolo ideale per applicazioni di modulo di test di formazione di celle, modulo di test bidirezionale di potenza e modulo di potenza riciclabile di energia come modulo di potenza AC-DC LV trifase.

Caratteristiche principali

• Design trifase senza linea neutra: Elimina la corrente di linea neutra, risolvendo i problemi di linea neutra del sistema elettrico per un funzionamento stabile.
• Metriche di alte prestazioni: 7200W AC-DC/5760W DC-AC, efficienza del 91,5%/90,5%, uscita di 15VDC/480A, PF>0,99 e THDi <5%.
• Commutazione e isolamento senza interruzioni: Supporta il funzionamento dell'inverter collegato alla rete con commutazione di tensione senza interruzioni, soddisfacendo le esigenze di risposta rapida delle apparecchiature di test.
• Modulare ed espandibile: Fino a 4 unità in parallelo per una scalabilità della potenza flessibile tramite espansione intelligente.
• Affidabile e conforme: Raffreddamento ad aria forzata tipo R, adattabilità ad ambienti difficili, conformità EN55032 e certificabile UL/CE/TUV.

Specifiche

Flusso d'aria	Da dietro a davanti
Dimensioni (L*W*H)(mm)	176*86*285
Efficienza	90,5%(DC a AC), 91,5%(AC a DC)
Corrente di ingresso	≤12A(AC a DC), 384A(DC a AC)
Potenza di ingresso	5760W(DC a AC)
Tensione di ingresso	15Vdc, 384-528Vac
Corrente di uscita	480A(AC a DC)
Potenza di uscita	7200W(AC a DC)
Tensione di uscita	15Vdc, 343-456Vac
Precisione della tensione di uscita	1%(AC a DC)
Tensione di ingresso nominale	480Vac
Peso	≤8kg

Caratteristiche / Specifiche tecniche

• Modulo di potenza bidirezionale per sistemi trifase
• Uscita 7200W AC-DC, uscita 5760W DC-AC
• Efficienza del 91,5% (AC-DC), efficienza del 90,5% (DC-AC)
• Tensione di ingresso: 480VAC (384~528VAC carico completo)
• Uscita: 15VDC, 480A
• Fattore di potenza >0,99, THDi <5%
• Raffreddamento ad aria forzata (tipo R)
• Funzionamento in parallelo fino a 4 unità
• Certificabile UL/CE/TUV
• Conforme alla norma EN55032
• Adattabile ad ambienti difficili (nessun derating a 45°C)
• Dimensioni: 176*86*285 mm
• Peso: ≤8kg
