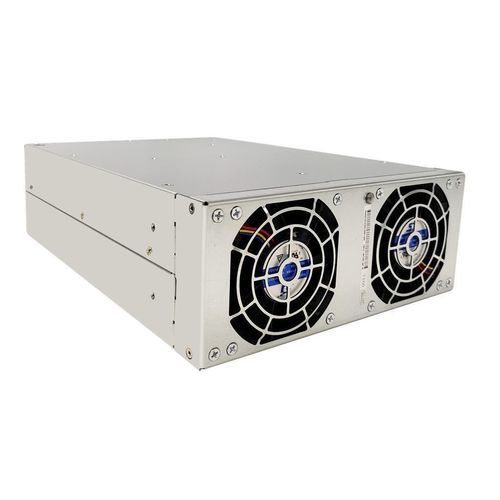

Modulo di potenza BiDi ACDC TPS-BM159000THIT

Dettagli del prodotto
Il TPS-BM159000THIT è un modulo di potenza bidirezionale ad alte prestazioni, abbinato al modulo di potenza TPS-BM159000THIRT, progettato come modulo bidirezionale AC-DC trifase. Adotta una tecnologia avanzata trifase senza linea neutra, eliminando i problemi di corrente di linea neutra nei sistemi di alimentazione. Dotato di tecnologia di commutazione morbida matura, garantisce una conversione di energia bidirezionale affidabile ed efficiente, adatto per applicazioni come apparecchiature di test di formazione delle celle, apparecchiature di test bidirezionali di potenza e apparecchiature di invecchiamento di energia riciclabile.

Come modulo di potenza ad alta efficienza del 92%/91,5%, raggiunge un'efficienza di picco del 92% in direzione AC a DC e del 91,5% in direzione DC a AC, riducendo significativamente il consumo di energia. Presenta un alto fattore di potenza (PF >0,99, PF=0,99@380VAC pieno carico) e una bassa distorsione armonica totale della corrente di ingresso (THDi <5%, THDi<5%@380VAC pieno carico), garantendo un'eccellente compatibilità con la rete.

Questo modulo di potenza bidirezionale da 9000W/7200W fornisce una capacità di uscita nominale di 9000W in direzione AC a DC e una capacità di ingresso nominale di 7200W in direzione DC a AC. Funziona come modulo di ingresso 380/400/415VAC con un intervallo di tensione di ingresso AC di 343~456VAC (pieno carico) e 304~343VAC (derating all'80%), e un intervallo di frequenza di 50/60±5Hz. Come modulo di uscita 15VDC, fornisce un'uscita DC di 15VDC con correnti nominali di 600A (AC a DC) e 480A (DC a AC), mentre la corrente di ingresso AC è ≤17A.

Caratteristiche principali

• Conversione di energia bidirezionale: Funziona come modulo bidirezionale AC-DC trifase, supportando isolamento e flusso di energia senza interruzioni tra AC e DC, garantendo prestazioni affidabili nei sistemi connessi alla rete.
• Tecnologie avanzate: Integra tecnologia di commutazione morbida per maggiore affidabilità ed efficienza; raggiunge un alto PF (>0,99) e un basso THDi (<5%) per prestazioni ottimali della rete.
• Alta efficienza: Vanta un'efficienza di picco del 92% (AC a DC) e del 91,5% (DC a AC), minimizzando la perdita di energia e riducendo i costi operativi.
• Adattabilità robusta: Opera a pieno carico da -10°C a 45°C, con derating al 90% a 45°C~55°C; si adatta a reti instabili e ambienti difficili, dotato di funzioni di protezione contro i guasti perfette.
• Raffreddamento e comunicazione: Dispone di raffreddamento ad aria forzata con controllo intelligente e comunicazione CAN per un funzionamento efficiente e un monitoraggio in tempo reale.
• Design compatto: Misura 218mm x 86mm x 300mm e pesa 6,5kg, ideale per installazioni industriali con spazio limitato.
• Certificazioni e conformità: Può superare le certificazioni UL, CE, TUV e soddisfa gli standard EN55032, garantendo compatibilità globale.
• Espandibilità: Design modulare supporta espansione intelligente con funzionamento parallelo automatico, adatto per configurazioni di sistema scalabili.

Specifiche
Parametro | Valore
Flusso d'aria | Da davanti a dietro
Dimensioni (L*W*H)(mm) | 218*86*300
Efficienza | 91,5%(DC a AC), 92%(AC a DC)
Corrente di ingresso | ≤17A(AC a DC), 480A(DC a AC)
Potenza di ingresso | 7200W(DC a AC)
Tensione di ingresso | 15Vdc, 343-456Vac
Corrente di uscita | 600A(AC a DC)
Potenza di uscita | 9000W(AC a DC)
Tensione di uscita | 15Vdc, 343-456Vac
Precisione della tensione di uscita | 1%(AC a DC)
Tensione di ingresso nominale | 380Vac, 400Vac, 415Vac
Peso | ≤6,5kg
