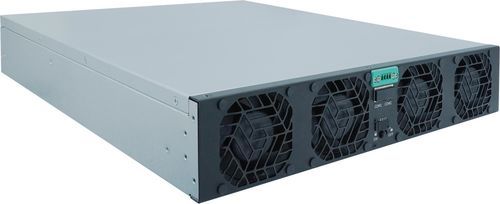

Modulo di potenza ACDC TPS-BM61053KTIT

Panoramica del prodotto
Il TPS-BM61053KTIT è un modulo di potenza bidirezionale trifase AC‑DC con potenza nominale di 53 kW. Progettato per applicazioni di conversione dell'energia in laboratorio e industriali, supporta flusso di potenza bidirezionale per test di carica/scarica, funzionamento rigenerativo e simulazione di sistemi di alimentazione. Interfacce principali: CAN e RS485; design modulare per espansione e manutenzione; raffreddamento ad aria forzata.

Prestazioni e caratteristiche elettriche

• Conversione bidirezionale trifase AC‑DC
• Funzionamento senza corrente sulla linea neutra
• Tecnologia di soft‑switching per ridurre le perdite e migliorare l'affidabilità
• Potenza nominale: 53.000 W
• Commutazione rapida delle modalità: 2 ms tra le modalità
• Alto fattore di potenza: PF > 0,99
• Bassa distorsione armonica totale: THDi < 3%
• Comunicazione: interfacce CAN e RS485
• Raffreddamento: aria forzata (flusso aria fronte → retro)
• Progetto modulare per espansione e manutenzione

Note sull'efficienza
I valori di efficienza variano in base alla modalità operativa. La descrizione cita 96% e 95% in diverse modalità mentre la tabella specifiche riporta 94% (AC→DC) e 95% (DC→AC). Fare riferimento al punto operativo scelto per l'efficienza precisa.

Specifiche tecniche

• Dimensioni (L × W × H): 435 × 86 × 600 mm
• Peso: ≤ 23 kg
• Flusso d'aria: da fronte a retro
• Tensione d'ingresso: 342–460 VAC; ingresso DC: 280 VDC
• Tensioni d'ingresso nominali: 380 VAC, 400 VAC, 415 VAC
• Corrente d'ingresso: ≤ 94 A (AC→DC), 53,6 A (DC→AC)
• Potenza d'ingresso (esempio): 15.000 W (DC→AC)
• Tensione di uscita: 610 VDC; uscita AC: 342–460 VAC
• Corrente di uscita: 86,9 A (AC→DC)
• Precisione tensione di uscita: ±1% (AC→DC)

Applicazioni

• Test e cicli di pacchi batteria
• Test ed emulazione di potenza bidirezionale
• Test di recupero energetico e invecchiamento
• R&S nella conversione di potenza

Norme e conformità

• Norme: IEC 62477‑1, EN 55032
• Certificazioni: UL, CE, TUV; indicazioni di conformità RoHS, WEEE, UKCA
