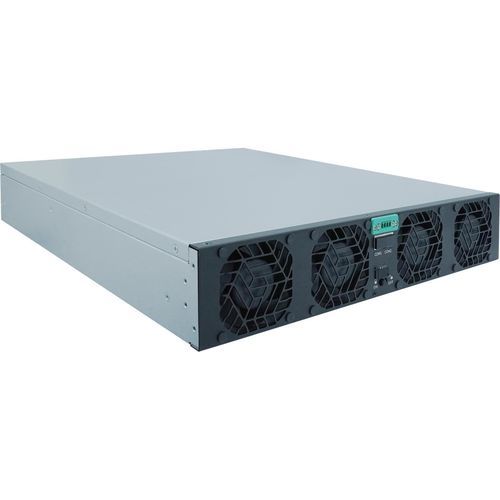

Modulo di potenza BiDi ACDC TPS-BM75053KTIF-S

Dettagli del prodotto
Il modulo di potenza bidirezionale TPS-BM75053KTIF-S è una soluzione trifase ad alte prestazioni progettata per la conversione di energia versatile, funzionando come un modulo bidirezionale AC-DC trifase. Un vantaggio chiave è il suo funzionamento senza corrente di linea neutra, rendendolo un modulo di potenza senza corrente di linea neutra, garantendo prestazioni efficienti e sicure nei sistemi trifase. Adotta una tecnologia avanzata di commutazione morbida, classificandolo come un modulo di potenza con tecnologia di commutazione morbida, che migliora l'affidabilità e riduce la perdita di energia. Questo modulo offre un'efficienza impressionante del 96% e 95% in diverse modalità di lavoro, qualificandolo come un modulo di potenza ad alta efficienza del 96%/95%. Mantiene un alto fattore di potenza (PF >0,99) e una bassa distorsione armonica totale (THDi <5%), essendo così un modulo di potenza ad alto PF >0,99 e un modulo di potenza a basso THDi <5%, garantendo un'uscita di potenza stabile e pulita. Con una potenza nominale di 53.000W, si presenta come un modulo di potenza bidirezionale di 53.000W, soddisfacendo le esigenze di applicazioni ad alta potenza. Dispone di un ingresso di 380/400/415VAC (modulo di ingresso 380/400/415VAC) con una corrente di ingresso di 94A (modulo di corrente di ingresso 94A) e un'uscita di 750VDC (modulo di uscita 750VDC) con una corrente di uscita di 70,7A (modulo di corrente di uscita 70,7A), garantendo compatibilità con vari sistemi di alimentazione. Ideale per scenari specializzati, serve come modulo di potenza per l'invecchiamento dei pacchi batteria e un modulo di invecchiamento di potenza riciclabile per applicazioni di invecchiamento di potenza riciclabile. Con un design modulare, è un modulo di potenza a design modulare, facilitando l'espansione e la manutenzione. Dotato di un sistema di raffreddamento ad aria forzata, è un modulo di potenza a raffreddamento ad aria forzata che mantiene temperature di funzionamento ottimali anche sotto carichi pesanti. Integrato con capacità di comunicazione CAN e RS485, è un modulo di comunicazione CAN/RS485, consentendo una trasmissione e un controllo dei dati senza problemi. Misurando 435mm×86mm×600mm, è un modulo di potenza 435mm86mm600mm con un design compatto, e pesa ≤23kg, rendendolo un modulo di potenza bidirezionale ≤23kg per un'installazione conveniente. È conforme agli standard IEC62477-1 e EN55032 (modulo conforme a IEC62477-1 EN55032) e possiede certificazioni UL, CE, TUV (modulo di potenza certificato UL CE TUV), garantendo l'adesione alle normative internazionali e agli standard di sicurezza.

Caratteristiche principali

• Design bidirezionale e trifase: Il modulo di potenza bidirezionale TPS-BM75053KTIF-S funziona come un modulo bidirezionale AC-DC trifase, consentendo una conversione di energia versatile nei sistemi trifase.
• Nessuna corrente di linea neutra: Come un modulo di potenza senza corrente di linea neutra, opera senza corrente di linea neutra, migliorando la sicurezza e l'efficienza nelle configurazioni trifase.
• Tecnologia avanzata: Adotta la tecnologia di commutazione morbida (modulo di potenza con tecnologia di commutazione morbida) per migliorare l'affidabilità e ridurre la perdita di energia.
• Alta efficienza: Un modulo di potenza ad alta efficienza del 96%/95% con prestazioni eccezionali in diverse modalità di lavoro, minimizzando lo spreco di energia.
• Eccellente prestazione elettrica: Presenta un alto PF >0,99 (modulo di potenza ad alto PF >0,99) e un basso THDi <5% (modulo di potenza a basso THDi <5%) per una qualità di potenza stabile e pulita.
• Alta capacità di potenza: Funziona come un modulo di potenza bidirezionale di 53.000W per soddisfare i requisiti delle applicazioni ad alta potenza.
• Ingresso e uscita stabili: Ingresso di 380/400/415VAC (modulo di ingresso 380/400/415VAC) con corrente di ingresso di 94A (modulo di corrente di ingresso 94A) e uscita di 750VDC (modulo di uscita 750VDC) con corrente di uscita di 70,7A (modulo di corrente di uscita 70,7A) per una vasta compatibilità.
• Applicazioni specializzate: Ideale come modulo di potenza per l'invecchiamento dei pacchi batteria e modulo di invecchiamento di potenza riciclabile per scenari di invecchiamento di potenza riciclabile.
• Design modulare: Un modulo di potenza a design modulare, consentendo una facile espansione e manutenzione semplificata.
• Raffreddamento affidabile: Dotato di raffreddamento ad aria forzata (modulo di potenza a raffreddamento ad aria forzata) per mantenere un funzionamento stabile sotto carichi variabili.
• Comunicazione flessibile: Integra la comunicazione CAN/RS485 (modulo di comunicazione CAN/RS485) per una facile integrazione di monitoraggio e controllo.
• Compatto e peso gestibile: Misura 435mm×86mm×600mm (modulo di potenza 435mm86mm600mm) e pesa ≤23kg (modulo di potenza bidirezionale ≤23kg) per un'installazione conveniente.
• Conformità e certificazioni: Un modulo conforme a IEC62477-1 EN55032 con certificazioni UL CE TUV (modulo di potenza certificato UL CE TUV), garantendo l'adesione agli standard internazionali.

Specifiche
Parametro | Valore
Flusso d'aria | Da davanti a dietro
Dimensioni (L*W*H)(mm) | 435*86*600
Efficienza | 95%(DC a AC), 96%(AC a DC)
Corrente di ingresso | ≤94A(AC a DC), 70,7A(DC a AC)
Potenza di ingresso | 53000W(DC a AC)
Tensione di ingresso | 342-460VAC, 750VDC
Corrente di uscita | 70,7A(AC a DC)
Potenza di uscita | 53000W(AC a DC)
Tensione di uscita | 750VDC, 342-460VAC
Precisione della tensione di uscita | ±1%(AC a DC)
Tensione di ingresso nominale | 380Vac, 400Vac, 415Vac
Peso | ≤23kg

Caratteristiche / Specifiche tecniche

• Modulo bidirezionale, trifase AC-DC
• Potenza: 53.000W
• Tensione di ingresso: 380/400/415VAC (94A)
• Tensione di uscita: 750VDC (70,7A)
• Efficienza: 96% (AC a DC), 95% (DC a AC)
• Fattore di potenza: >0,99
• Distorsione armonica totale (THDi): <5%
• Design modulare, raffreddamento ad aria forzata
• Comunicazione CAN/RS485
• Dimensioni: 435mm x 86mm x 600mm
• Peso: ≤23kg
• Conformità: IEC62477-1, EN55032
• Certificazioni: UL, CE, TUV
