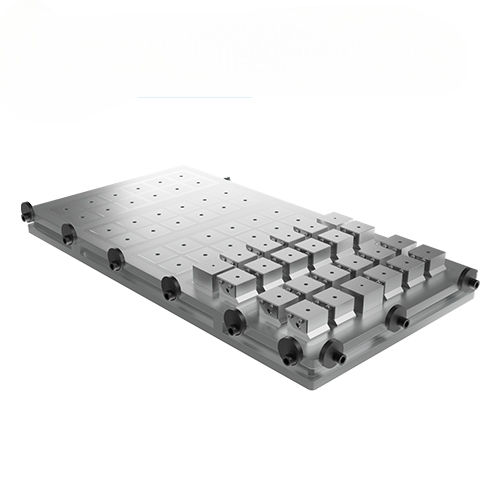

Piano magnetico elettropermanente a poli quadrati Mastermill

elettro-permanenterettangolareper foratura

Mastermill è una gamma di piastre magnetiche elettropermanenti progettate per fresatura, rettifica e foratura. Consentono un bloccaggio rapido di pezzi di piccole e grandi dimensioni, permettono l'usinatura su fino a cinque lati tramite estensioni dei poli e sono adatte alla foratura passante e all'usinatura di pezzi irregolari.

Vantaggi

• Possibilità di lavorare il pezzo su 5 lati, forare passante e lavorare pezzi irregolari
• I fermi possono essere spostati liberamente su qualsiasi lato
• Scanalatura perimetrale per fissaggio al tavolo macchina
• Possibilità di fori passanti per il fissaggio della piastra al tavolo
• Design compatto e altezza ridotta (51 mm)
• Cavo di alimentazione schermato da 6 m
• Possibilità di collegare più piastre a una singola unità di controllo
• Piastra superiore in combinazione acciaio/inox per durabilità meccanica e resistenza termica

Applicazioni / Uso

• Usinatura di pezzi irregolari su fino a 5 lati
• Bloccaggio di un'ampia gamma di dimensioni di pezzi durante la fresatura
• Bloccaggio di forme grandi, fusioni, blocchi e strutture per operazioni di foratura
• Rettifica grezza di componenti di grandi dimensioni

Informazioni aggiuntive

• Piastra superiore standard: combinazione acciaio / inox (adatta per lavorazioni a secco o MQL)
• Consegna standard include piastra magnetica con connettore rapido a baionetta, fermi su 2 lati e cavo schermato da 6 m
• Opzioni su richiesta: posizioni diverse per l'uscita del cavo, fori passanti per fissaggio al tavolo, piastra superiore con riempimento resistente alla corrosione tra i poli

Caratteristiche / Specifiche tecniche

• Tecnologia: Elettropermanente
• Dimensione polo: 50 × 50 mm (poli quadrati)
• Altezza compatta: 51 mm
• Forza nominale di tenuta: 170 N/cm²
• Spessore minimo raccomandato del pezzo per forza ottimale: 12 mm
• Piastra superiore: combinazione acciaio / inox
• Limite di ri-affilatura: 6 mm
• Garanzia: 2 anni
• Accessori standard: piastra magnetica; fermi laterali; cavo di alimentazione schermato; certificato; istruzioni per l'uso
• Modelli disponibili (Modello — Poli — W [mm] — L [mm] — H [mm] — Peso [kg]):
• MM50300490 — 24 — 300 × 490 — 51 — 49
• MM50300600 — 32 — 300 × 600 — 51 — 61
• MM50300800 — 40 — 300 × 800 — 51 — 82
• MM50300900 — 48 — 300 × 900 — 51 — 92
• MM50420490 — 36 — 420 × 490 — 51 — 70
• MM50420600 — 48 — 420 × 600 — 51 — 86
• MM50420800 — 60 — 420 × 800 — 51 — 114
• MM50420900 — 72 — 420 × 900 — 51 — 128
• MM50480600 — 56 — 480 × 600 — 51 — 97
• MM50480800 — 70 — 480 × 800 — 51 — 130
• MM50480900 — 84 — 480 × 900 — 51 — 146
• MM50480990 — 84 — 480 × 990 — 51 — 161
• MM50580600 — 56 — 580 × 600 — 51 — 157
• MM50580800 — 80 — 580 × 800 — 51 — 157
• MM50580900 — 96 — 580 × 900 — 51 — 177
• MM50850990 — 96 — 580 × 990 — 51 — 194
