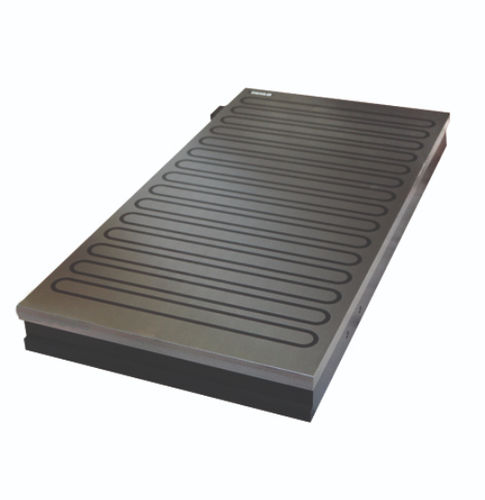

Piano magnetico per rettifica ELMG series

con separazione polare parallela

Descrizione del prodotto:
L'Elmag Compact è una placca elettromagnetica progettata per la rettifica pesante e la rettifica finale delle superfici di pezzi di medie e grandi dimensioni. Combina un'unità di piastra polare compatta con un corpo monoblocco in acciaio, bobine incapsulate in resina epossidica e una lamina zincata tra corpo e piastra superiore per protezione contro le infiltrazioni. Lunghezza cavo di alimentazione standard: 6 m. Tensione di ingresso standard: 110 V CC. Garanzia: 2 anni.

Vantaggi:

• Facile utilizzo tramite unità di controllo compatta
• Piastra polare fornita come unità compatta
• Lunga durata grazie a un elevato limite di reregolazione della piastra superiore (8 mm)
• Protezione multipla contro le infiltrazioni: corpo in acciaio monoblocco, bobine completamente incapsulate in epossidica, lamina zincata di alta qualità tra corpo e piastra superiore
• Cavo di alimentazione standard 6 m
• Tensione di ingresso standard: 110 V CC

Impiego:

• Fissaggio di pezzi di medie e grandi dimensioni su rettificatrici — adatto per rettifica pesante e rettifica finale delle superfici

Contenuto della fornitura:

• Piastra magnetica
• Set di morsetti
• Cavo di alimentazione
• Istruzioni per l'uso
• Certificato

Modelli / Parametri:

• ELMG200600 — W 200 mm × L 600 mm × H 70 mm — Peso 60 kg
• ELMG2001000 — W 200 mm × L 1000 mm × H 80 mm — Peso 116 kg
• ELMG2501000 — W 250 mm × L 1000 mm × H 79 mm — Peso 137 kg
• ELMG300500 — W 300 mm × L 500 mm × H 70 mm — Peso 76 kg
• ELMG300600 — W 300 mm × L 600 mm × H 70 mm — Peso 91 kg
• ELMG300800 — W 300 mm × L 800 mm × H 70 mm — Peso 122 kg
• ELMG3001000 — W 300 mm × L 1000 mm × H 80 mm — Peso 174 kg
• ELMG3001500 — W 300 mm × L 1500 mm × H 80 mm — Peso 260 kg
• ELMG400600 — W 400 mm × L 600 mm × H 70 mm — Peso 122 kg
• ELMG400700 — W 400 mm × L 700 mm × H 70 mm — Peso 141 kg
• ELMG400800 — W 400 mm × L 900 mm × H 70 mm — Peso 162 kg
• ELMG4001000 — W 400 mm × L 1000 mm × H 70 mm — Peso 122 kg
• ELMG4001500 — W 400 mm × L 1500 mm × H 80 mm — Peso 162 kg
• ELMG4002000 — W 400 mm × L 2000 mm × H 80 mm — Peso 162 kg
• ELMG5001000 — W 500 mm × L 1000 mm × H 80 mm — Peso 347 kg
• ELMG5001500 — W 500 mm × L 1500 mm × H 80 mm — Peso 533 kg
• ELMG5002000 — W 500 mm × L 2000 mm × H 80 mm — Peso 689 kg
• ELMG500600 — W 500 mm × L 600 mm × H 70 mm — Peso 70 kg
• ELMG500800 — W 500 mm × L 800 mm × H 70 mm — Peso 70 kg
• ELMG6001000 — W 600 mm × L 1000 mm × H 80 mm — Peso 347 kg
• ELMG6001500 — W 600 mm × L 1500 mm × H 80 mm — Peso 533–689 kg (varianti)
• ELMG6002000 — W 600 mm × L 2000 mm × H 80 mm — Peso 689 kg
• ELMG2001000 — W 200 mm × L 1000 mm × H 80 mm — Peso 116 kg

Specifiche tecniche:

• Applicazione: Rettifica (rettifica di superficie)
• Tecnologia: Elettromagnete (placca elettromagnetica)
• Forza di tenuta: 130 N/cm²
• Dimensione minima del pezzo: 22 × 144 × 48 mm
• Poli: Ovali
• Passo poli: T48 mm
• Limite di reregolazione (piastra superiore): 8 mm
• Lunghezza cavo di alimentazione (standard): 6 m
• Tensione d'ingresso standard: 110 V CC
• Garanzia: 2 anni
