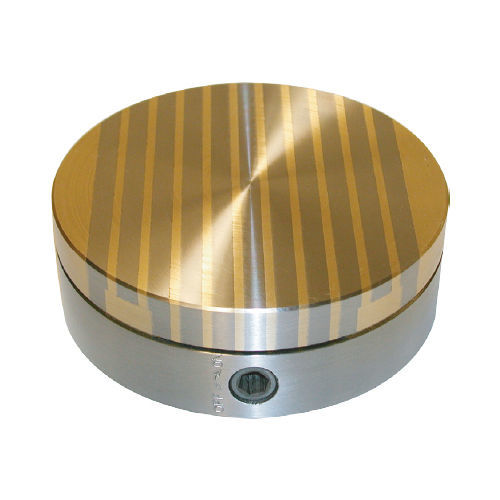

Piano magnetico a magneti permanenti Neogrip

a magneti permanenti in neodimiocircolareper macchina utensile

La piastra magnetica permanente WALMAG NEOG è un dispositivo di bloccaggio progettato per la rettifica circolare finale. È ottimizzata per serrare componenti sottili e molto piccoli con precisione ripetibile. L'unità integra una base in acciaio massiccio, un meccanismo di controllo compatto e un doppio sistema magnetico a magneti in neodimio per garantire una tenuta stabile durante le operazioni di finitura.

Vantaggi

• Bloccaggio preciso e rapido di pezzi sottili e molto piccoli
• Altezza costruttiva ridotta e campo magnetico esterno limitato
• Doppio sistema magnetico con magneti in neodimio per una tenuta affidabile
• Base in acciaio che consente il fissaggio a una flangia o l'installazione diretta nel mandrino
• Progettazione impermeabile adatta all'uso a secco e con emulsione refrigerante
• Piastra superiore brasata in argento per maggiore durata

Contenuto della fornitura

• Piastra magnetica
• Chiave Allen
• Istruzioni per l'uso

Utilizzo

• Operazioni di finitura durante la rettifica circolare
• Rettifica circolare in condizioni asciutte e con emulsione refrigerante
• Dispositivo di bloccaggio ausiliario per varie postazioni meccaniche

Caratteristiche / Specifiche tecniche

• Marca: WALMAG
• Applicazione: Rettifica circolare
• Tecnologia: Magnete permanente
• Forza di tenuta: 80 N/cm²
• Dimensione minima del pezzo (segnalata): 35 x 5 mm
• Poli: Trasversali
• Limite di riaffilatura (usura poli): 7 mm
• Passo dei poli: T11 8 + 3 mm (acciaio / ottone)
• Garanzia: 2 anni
• Progettazione impermeabile per l'uso con refrigerante
• Doppio sistema magnetico con magneti in neodimio
• Base in acciaio con possibilità di montaggio su flangia o in mandrino
• Piastra superiore brasata in argento
• Modelli e parametri fisici:
  • NEOG100 — Diametro D: 100 mm; Altezza H: 51 mm; E: 86 mm; Peso: 3 kg; Disponibilità: 5 - 7 settimane; Prezzo: Su richiesta
  • NEOG130 — Diametro D: 130 mm; Altezza H: 51 mm; E: 120 mm; Peso: 5 kg; Disponibilità: 5 - 7 settimane; Prezzo: Su richiesta
  • NEOG150 — Diametro D: 150 mm; Altezza H: 51 mm; E: 137 mm; Peso: 7 kg; Disponibilità: 5 - 7 settimane; Prezzo: Su richiesta
  • NEOG200 — Diametro D: 200 mm; Altezza H: 51 mm; E: 182 mm; Peso: 12 kg; Disponibilità: 5 - 7 settimane; Prezzo: Su richiesta
