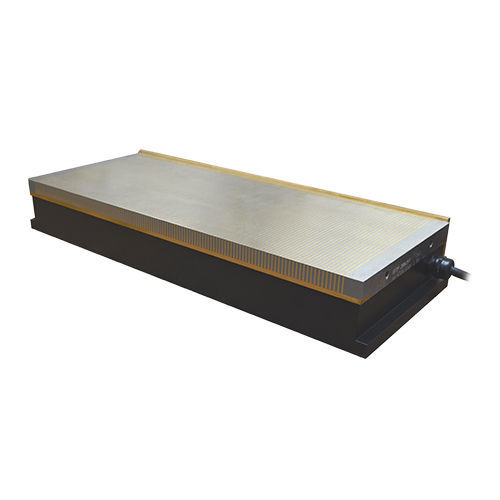

Piano magnetico rettangolare ELEC series

per rettificamanualesu misura

Electrofine è una piastra elettromagnetica progettata per il bloccaggio rapido e uniforme e la rettifica superficiale di precisione di pezzi piccoli e grandi. Fornisce una forza di tenuta uniforme su tutta la superficie superiore e consente la regolazione variabile della forza in funzione delle condizioni di lavorazione.

Vantaggi

• Progettazione con bobine saldamente incassate per prestazioni magnetiche stabili
• Funzionamento semplice tramite pulsante o interruttore rotativo sull’unità di controllo con regolazione variabile della forza
• Alta forza nominale di tenuta: 110 N/cm² (Electrofine) o 100 N/cm² (Microfine)
• Sistema magnetico multicore che genera un campo uniforme su tutta la superficie della piastra
• Costruzione impermeabile adatta a rettifiche in presenza di liquidi

Descrizione dettagliata

• Fornisce forza di tenuta uniforme sull’intera superficie della piastra superiore con minimo riscaldamento dell’area di lavoro, adatta alla rettifica di alta precisione.
• L’unità di controllo consente l’attivazione istantanea tramite pulsante o interruttore e supporta la demagnetizzazione automatica per evitare magnetismo residuo dopo lo sgancio.
• La variante Microfine è disponibile per pezzi molto piccoli e per passi polo più fini.

Parametri importanti

• Applicazione: Rettifica
• Tecnologia: Elettromagnete
• Forza di tenuta: Electrofine 110 N/cm²; Microfine 100 N/cm²
• Dimensione minima del pezzo: Electrofine 25 × 25 × 3 mm; Microfine 15 × 15 × 1 mm
• Polo: Trasversale / Longitudinale (disponibile su richiesta)
• Limite di rigrindatura: 6 mm
• Passo polo: Electrofine T4 (3+1 mm acciaio/ottone); Microfine T1.9 (1,4+0,5 mm acciaio/ottone)
• Garanzia: 2 anni

Contenuto della fornitura

• Piastra magnetica
• Fine corsa laterali e posteriori
• Set di ganasce
• Cavo di alimentazione 6 m
• Istruzioni per l’uso

Uso

• Bloccaggio di pezzi piccoli e grandi durante operazioni di rettifica superficiale di precisione

Modelli Electrofine — parametri principali

• ELEC150300T31 — Larg.: 150 mm; Lung.: 300 mm; Alt.: 74 mm; Potenza: 77,5 W; Peso: 25 kg
• ELEC200400T31 — Larg.: 200 mm; Lung.: 400 mm; Alt.: 74 mm; Potenza: 112 W; Peso: 41 kg
• ELEC200500T31 — Larg.: 200 mm; Lung.: 500 mm; Alt.: 74 mm; Potenza: 166 W; Peso: 55 kg
• ELEC200600T31 — Larg.: 200 mm; Lung.: 600 mm; Alt.: 74 mm; Potenza: 137 W; Peso: 65 kg
• ELEC300600T31 — Larg.: 300 mm; Lung.: 600 mm; Alt.: 74 mm; Potenza: 253 W; Peso: 94 kg

Modelli Microfine — parametri principali

• ELEC150250T1405 — Larg.: 150 mm; Lung.: 250 mm; Alt.: 72 mm; Potenza: 71 W; Peso: 19 kg
• ELEC150300T1405 — Larg.: 150 mm; Lung.: 300 mm; Alt.: 72 mm; Potenza: 78 W; Peso: 22 kg
• ELEC200400T1405 — Larg.: 200 mm; Lung.: 400 mm; Alt.: 72 mm; Potenza: 113 W; Peso: 39 kg
• ELEC200500T1405 — Larg.: 200 mm; Lung.: 500 mm; Alt.: 72 mm; Potenza: 166 W; Peso: 52 kg
• ELEC200600T1405 — Larg.: 200 mm; Lung.: 600 mm; Alt.: 72 mm; Potenza: 137 W; Peso: 61 kg
• ELEC300600T1405 — Larg.: 300 mm; Lung.: 600 mm; Alt.: 72 mm; Potenza: 252 W; Peso: 97 kg

Note aggiuntive

• Le piastre Electrofine e Microfine possono essere fornite con poli longitudinali. Dimensioni personalizzate o alimentazioni diverse disponibili su richiesta.

Caratteristiche tecniche / specifiche

• Applicazione: Rettifica
• Tecnologia: Elettromagnete
• Forza di tenuta: Electrofine 110 N/cm²; Microfine 100 N/cm²
• Dimensione minima del pezzo: Electrofine 25 × 25 × 3 mm; Microfine 15 × 15 × 1 mm
• Limite di rigrindatura: 6 mm
• Passo polo: Electrofine T4 (3+1 mm acciaio/ottone); Microfine T1.9 (1,4+0,5 mm acciaio/ottone)
• Garanzia: 2 anni
• Fornitura: piastra magnetica, fine corsa laterali e posteriori, set di ganasce, cavo 6 m, istruzioni
