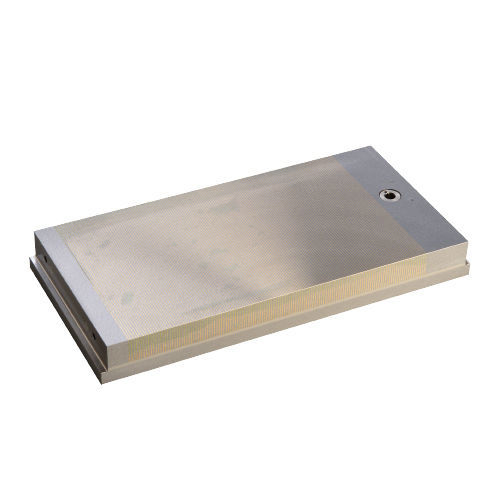

Piano magnetico a magneti permanenti in neodimio Neospark

a magneti permanentiper rettificaper macchina di elettroerosione

La piastra magnetica permanente Neospark è progettata per la lavorazione a scarica elettrica (EDM) per fissare pezzi piccoli e sottili con elevata forza di tenuta e passo di polo molto fine. Presenta un'altezza costruttiva molto bassa e un comando dalla parte superiore per un uso ottimale della vasca di immersione della macchina EDM.

Vantaggi

• Base in acciaio massiccio con meccanismo di commutazione integrato
• Elevata forza di tenuta che consente un EDM efficiente sui materiali duri
• Funzionamento semplice e bassa manutenzione
• Struttura impermeabile adatta all'immersione in liquido dielettrico
• Altezza magnetica molto ridotta che preserva l'area di lavoro
• Interruttore sulla piastra superiore; doppio sistema magnetico con magneti in neodimio

Descrizione dettagliata

• Progettata principalmente per EDM e adatta anche alla rettifica superficiale precisa di piccoli pezzi.
• Il doppio sistema magnetico e il passo polo fine garantiscono una tenuta stabile per pezzi piccoli e sottili.
• Il funzionamento dalla parte superiore e i requisiti di manutenzione minimi semplificano il setup e la gestione.

Parametri importanti

• Applicazione: lavorazione a scarica elettrica (EDM)
• Tecnologia: magnete permanente
• Forza di tenuta: 100 N/cm²
• Dimensione minima del pezzo: 4 × 4 × 1 mm
• Polo: trasversale
• Limite di rettifica: 7 mm
• Passo poli: T1,9 1,4 + 0,5 mm (acciaio / ottone)
• Garanzia: 2 anni

Contenuto della fornitura

• Piastra magnetica
• Set di ganasce di serraggio
• Chiave a brugola
• Certificato
• Istruzioni per l'uso

Uso

• Lavorazione a scarica elettrica (EDM)
• Adatta per immersione in liquido dielettrico
• Rettifica di precisione di pezzi molto piccoli e sottili

Specifiche tecniche / modelli

• Forza di tenuta: 100 N/cm²
• Dimensione minima del pezzo: 4 × 4 × 1 mm
• Polo: trasversale
• Limite di rettifica: 7 mm
• Passo poli: T1,9 1,4 + 0,5 mm (acciaio / ottone)
• Garanzia: 2 anni
• Modelli disponibili (W × L × H — C — Peso):
  • NEOK100175 — 100 × 175 × 32 mm — C: 120 mm — 5 kg
  • NEOK130255 — 130 × 255 × 32 mm — C: 200 mm — 9 kg
  • NEOK150150 — 150 × 150 × 35 mm — C: 95 mm — 7 kg
  • NEOK150300 — 150 × 300 × 35 mm — C: 245 mm — 13 kg
  • NEOK150350 — 150 × 350 × 35 mm — C: 295 mm — 15 kg
  • NEOK150450 — 150 × 450 × 35 mm — C: 395 mm — 19 kg
  • NEOK200400 — 200 × 400 × 35 mm — C: 342 mm — 23 kg
