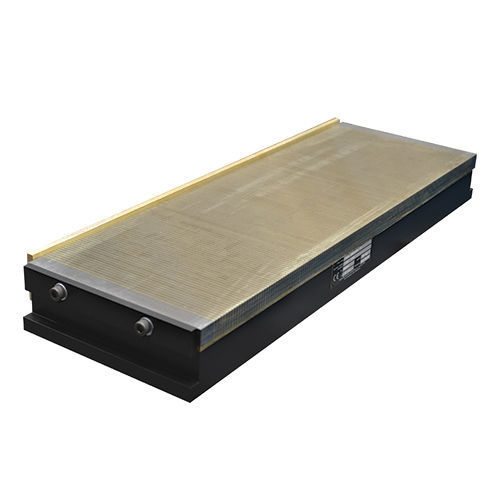

Piano magnetico elettro-permanente Grindmaster

a magneti permanentirettangolareper rettifica

La piastra magnetica elettro-permanente Grindmaster è progettata per la rettifica di superficie e la rettifica di precisione di un'ampia gamma di pezzi, da pezzi molto piccoli e sottili a pezzi di maggiori dimensioni. La tecnologia elettro-permanente offre elevata precisione di serraggio, sicurezza (i pezzi restano trattenuti dagli magneti permanenti in caso di interruzione di corrente) e bassi costi operativi.

Vantaggi:

• Elevata precisione di serraggio (sistema magnetico 'freddo' con magneti permanenti)
• Costi operativi minimi — solo un breve impulso elettrico per attivare/disattivare
• Elevata sicurezza operativa: il pezzo resta fissato dagli magneti permanenti in caso di interruzione di corrente
• Forza di tenuta elevata e uniforme su tutta la superficie attiva
• La piastra e il pezzo possono essere completamente demagnetizzati
• Disponibili più varianti di passo polo per diversi pezzi
• Alternanza dei poli Nord/Sud
• Tensione di ingresso STD 340 VDC (altre tensioni su richiesta)

Descrizione dettagliata:
La serie Grindmaster è precisa ed economica per le applicazioni di rettifica. Un breve impulso elettrico attiva la piastra; la tecnologia elettro-permanente evita il riscaldamento progressivo dopo l'accensione, garantendo prestazioni stabili e costi operativi ridotti. La piastra eroga fino a 120 N/cm² di forza di tenuta, distribuita uniformemente sulla superficie, ed è disponibile in diverse varianti di passo polo.

Parametri importanti:

• Applicazione: Rettifica
• Tecnologia: Elettro-permanente
• Passo polo: T5 (4+1 mm) o T18 (15+3 mm)
• Forza di tenuta: fino a 120 N/cm² (distribuita uniformemente)
• Orientamento dei poli: Trasversale
• Tensione di ingresso STD: 340 VDC (altre tensioni su richiesta)
• Garanzia: 2 anni

Uso:

• Fissaggio di pezzi piccoli e più grandi durante la rettifica

Contenuto della fornitura:

• Piastra magnetica
• Cavo di alimentazione
• Certificato
• Istruzioni per l'uso

Caratteristiche / specifiche tecniche:

• Serie: Grindmaster
• Forza di tenuta: fino a 120 N/cm²
• Tensione di ingresso standard: 340 VDC
• Varianti passo polo: T5 (4+1 mm), T18 (15+3 mm)
• Orientamento poli: Trasversale
• Modelli disponibili e dimensioni nominali (L x P mm):
  • GM200400 — 200 x 400
  • GM200600 — 200 x 600
  • GM300600 — 300 x 600
  • GM400600 — 400 x 600
  • GM400800 — 400 x 800
  • GM500950 — 500 x 950
  • GM6001000 — 600 x 1000
  • GM6001200 — 600 x 1200
  • GM6001500 — 600 x 1500
  • GM7001410 — 700 x 1410
• Altezza tipica dei modelli indicata nell'elenco: 68 mm o 90 mm a seconda del modello
• Disponibilità: su richiesta (per modello)
