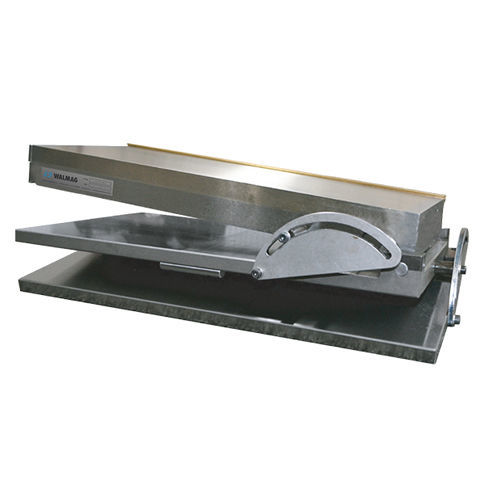

Tavola sinus di lavorazione SINEC series

Descrizione del prodotto:

La tavola sinusoidale composita Fixar con piastra magnetica permanente Neomicro è progettata per rettifica angolare di precisione, elettroerosione (EDM) e misure. Consente l'inclinazione simultanea del pezzo sugli assi longitudinale e trasversale, garantendo elevata flessibilità durante la lavorazione.

Vantaggi:

• Inclinazione possibile su entrambi gli assi, longitudinale e trasversale
• Regolazione degli angoli: longitudinale 0–45°; trasversale 0–30° (mediante calibri terminali secondo il principio del seno)
• Progettazione unica dei cuscinetti e basamento temprato
• Dotata di piastra magnetica permanente Neomicro (disposizione fine dei poli); piastra opzionale: Neomill o Electrofine
• Precisione di posizionamento: ±5 secondi d'arco

Contenuto della fornitura:

• Tavola sinusoidale Fixar SINEC
• Chiavi a brugola
• Tabella per impostazione rapida degli angoli
• Istruzioni per l'uso

Applicazioni:

• Rettifica di superfici angolari con precisione
• Elettroerosione (EDM)
• Metrologia e collaudo

Modelli / Dimensioni:

• SINEC100175 — Larghezza: 100 mm; Lunghezza: 175 mm; H: 104 mm; C x D: 210 x 140 mm; S: 165/110 mm; Peso: 15 kg
• SINEC130255 — Larghezza: 130 mm; Lunghezza: 255 mm; H: 120 mm; C x D: 290 x 170 mm; S: 245/140 mm; Peso: 32 kg
• SINEC150300 — Larghezza: 150 mm; Lunghezza: 300 mm; H: 123 mm; C x D: 335 x 190 mm; S: 340/160 mm; Peso: 49.5 kg
• SINEC200400 — Larghezza: 200 mm; Lunghezza: 400 mm; H: 124 mm; C x D: 435 x 240 mm; S: 390/210 mm; Peso: 73 kg

Specifiche tecniche:

• Applicazione: Rettifica, misura, EDM
• Tecnologia: Tecnologia magnete permanente
• Forza di tenuta (piastra Neomicro): 100 N/cm²
• Intervalli di regolazione angoli: longitudinale 0–45°; trasversale 0–30°
• Precisione: ±5 secondi d'arco
• Parallelismo: ±5 µm per 100 mm
• Dimensione minima del pezzo: 4 × 4 × 1 mm
• Orientamento poli: trasversale
• Limite di rettifica: 7 mm
• Passo poli: T1.9 1.4+0.5 mm (acciaio/ottone)
• Garanzia: 2 anni
