Piano elettromagnetico radiale EM series

per rettificaper tornituraper pezzi cilindrici

Descrizione

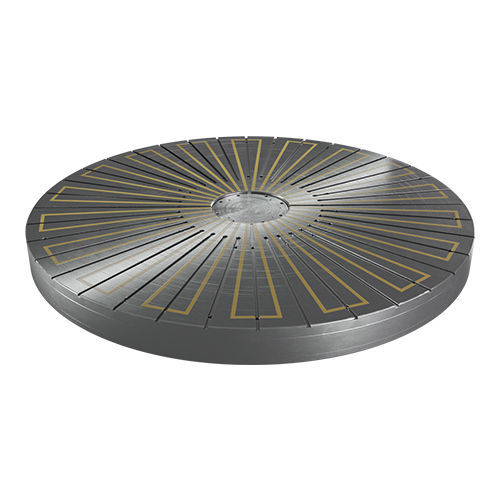

Il Circu EM è una placca elettromagnetica con disposizione dei poli radiali, progettata per il montaggio su tavole rotanti di rettificatrici e torni per il bloccaggio stabile di pezzi circolari o cilindrici (anelli, boccole, lame). Offre elevata forza di tenuta e regolazione continua per un centraggio preciso e il serraggio di pezzi sottili.

Vantaggi

• Forza di serraggio regolabile in continuo per un facile centraggio e un bloccaggio affidabile dei pezzi sottili
• Disponibile su richiesta con piastra a poli dotata di scanalature a T per montare prolunghe dei poli o consentire lavorazioni passanti
• Smagnetizzazione rapida ed efficace tramite unità di controllo dedicata
• Controllo semplice e ripetibile del ciclo di serraggio tramite unità di comando

Impiego

• Lavorazioni esterne, interne e delle facce di pezzi tondi e ad anello su rettificatrici verticali
• Operazioni di tornitura

Modelli / Dimensioni (per modello):

• Circu EM 400 — D: 400 mm; H: 90 mm; Peso: 76 kg
• Circu EM 500 — D: 500 mm; H: 90 mm; Peso: 120 kg
• Circu EM 600 — D: 600 mm; H: 100 mm; Peso: 195 kg
• Circu EM 700 — D: 700 mm; H: 100 mm; Peso: 265 kg
• Circu EM 800 — D: 800 mm; H: 100 mm; Peso: 365 kg
• Circu EM 1000 — D: 1000 mm; H: 100 mm; Peso: 550 kg
• Circu EM 1250 — D: 1250 mm; H: 123 mm; Peso: 990 kg
• Circu EM 1500 — D: 1500 mm; H: 120 mm; Peso: 1550 kg

Caratteristiche / Specifiche tecniche:

• Tecnologia: elettromagnete
• Forza di tenuta: 120 N/cm²
• Poli: radiali
• Limite di rettifica: 8 mm
• Garanzia: 2 anni
• Alimentazione / tensione nominale: 110 V (l'alimentazione del mandrino è fornita da una unità di controllo idonea)

Collegamento e controllo

• La piastra dei poli può essere fornita con scanalature a T su richiesta per montare prolunghe o consentire lavorazioni passanti
• Controllo e smagnetizzazione tramite unità di controllo dedicata
• Opzioni di collegamento elettrico: tramite anello collettore nell'albero macchina o tramite connettore posto direttamente sulla piastra
