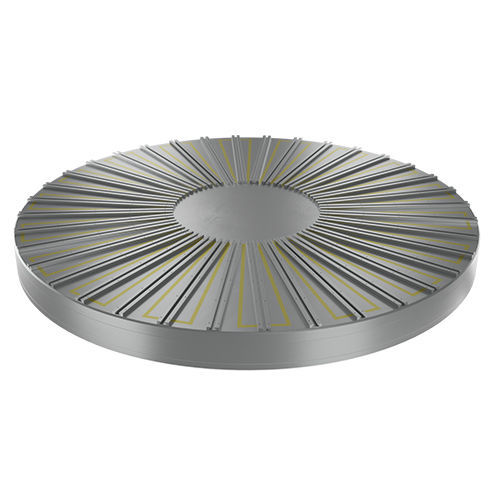

Piano magnetico elettro-permanente EP series

radialecircolareper carico elevato

Il Circu EP è un mandrino magnetico circolare elettro-permanente progettato per il montaggio su tavole rotanti di rettificatrici verticali e per operazioni di tornitura pesanti. È adatto alla serraggio di pezzi circolari e cilindrici come anelli cuscinetto, anelli circolari e boccole. La tecnologia elettro-permanente elimina la necessità di una connessione continua alla rete, garantendo precisione di serraggio stabile ed efficienza operativa.

Vantaggi:

• Tecnologia elettro-permanente a risparmio energetico, mantenimento stabile senza alimentazione continua
• Piastra superiore con scanalature a T disponibile su richiesta per montare estensioni dei poli
• Disponibile in versioni con sistema magnetico compensato o non compensato (completa smagnetizzazione)
• Nessuna deformazione termica durante l'uso
• Smagnetizzazione eseguita dall'unità di controllo del mandrino per uno sblocco sicuro

Parametri importanti:

• Tecnologia: Elettro-permanente
• Polo: disposizione radiale dei poli
• Limite di riassemblaggio/ricontrollo: 8 mm
• Garanzia: 2 anni

Informazioni aggiuntive:

• Elevata forza di tenuta per lavorazioni pesanti, foratura e tornitura
• L'unità di controllo consente il controllo a più step della forza di tenuta e una rapida ed efficiente smagnetizzazione
• L'unità di controllo può essere programmata per materiali diversi per ottimizzare la tenuta e la smagnetizzazione
• Permette di adattare la forza di serraggio per pezzi più sottili per evitare deformazioni
• Connessione elettrica tramite anello collettore del mandrino macchina o connettore posizionato sul mandrino

Utilizzo:

• Rettifica circolare
• Sbavo/sgrossatura
• Tornitura

Caratteristiche / specifiche tecniche:

• Circu EP 400 — D: 400 mm; H: 90 mm; Peso: 76 kg; Tensione: 170/340 V
• Circu EP 500 — D: 500 mm; H: 90 mm; Peso: 120 kg; Tensione: 170/340 V
• Circu EP 600 — D: 600 mm; H: 100 mm; Peso: 195 kg; Tensione: 170/340 V
• Circu EP 700 — D: 700 mm; H: 100 mm; Peso: 265 kg; Tensione: 170/340 V
• Circu EP 800 — D: 800 mm; H: 100 mm; Peso: 365 kg; Tensione: 170/340 V
• Circu EP 1000 — D: 1000 mm; H: 100 mm; Peso: 550 kg; Tensione: 170/340 V
• Circu EP 1250 — D: 1250 mm; H: 123 mm; Peso: 990 kg; Tensione: 170/340 V
• Circu EP 1500 — D: 1500 mm; H: 120 mm; Peso: 1550 kg; Tensione: 170/340 V
