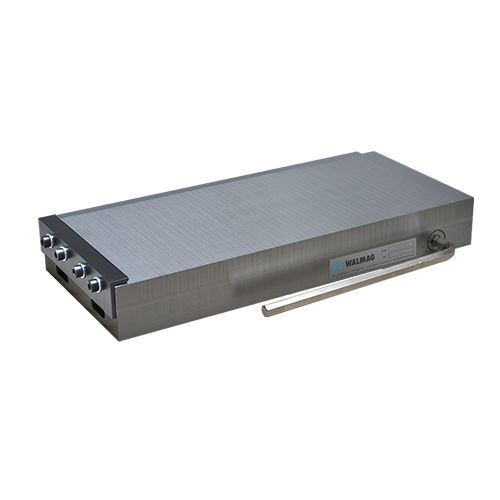

Piano magnetico a magneti permanenti in neodimio Neodymax

a magneti permanentirettangolareper macchina di elettroerosione

Neodymax è una piastra magnetica permanente con doppio sistema magnetico al neodimio che fornisce un'elevata forza di serraggio, progettata per operazioni di asportazione truciolo impegnative come rettifica superficiale pesante e fresatura leggera.

Vantaggi

• Elevata forza di serraggio grazie al doppio sistema al neodimio
• Versatilità: adatta a rettifica e fresatura leggera
• Piastra superiore durevole in acciaio/acciaio inox con lunga durata
• Limite di riaffilatura: 6 mm
• Base in acciaio robusta e resistente
• Struttura rigida e stabile per lavorazioni precise
• Funzionamento semplice per una bloccaggio efficiente

Descrizione dettagliata / caratteristiche chiave

• Tra le piastre magnetiche permanenti più potenti della gamma con forza di serraggio fino a 120 N/cm² mantenendo un peso della piastra relativamente contenuto
• Piastra superiore con poli combinati trasversali; passo dei poli: 15 mm, schema perfezionato 5/1/5/1/2/1 (acciaio / acciaio inox)
• Adatta al bloccaggio di pezzi piccoli e sottili così come di componenti di maggiori dimensioni per rettifica superficiale precisa
• Configura zione impermeabile che consente l'immersione in liquido dielettrico durante le lavorazioni EDM

Parametri importanti (estratti)

• Applicazione: fresatura, rettifica, EDM
• Tecnologia: magnete permanente (neodimio)
• Forza di serraggio: 120 N/cm²
• Dimensione minima consigliata del pezzo: 10 x 10 x 5 mm
• Polo: trasversali
• Limite di riaffilatura: 6 mm
• Passo dei poli: 15 mm (perfezionato 5/1/5/1/2/1 per acciaio/acciaio inox)
• Garanzia: 2 anni

Contenuto della fornitura

• Piastra magnetica
• Fermi posteriori e laterali
• Chiave Allen
• Istruzioni per l'uso

Uso

• Rettifica precisa di pezzi piccoli e sottili fino a componenti di grandi dimensioni
• Fresatura superficiale leggera

Modelli / Parametri

• NEOD150300 — W 150 mm × L 300 mm, H 54 mm, Peso 20 kg
• NEOD150450 — W 150 mm × L 450 mm, H 54 mm, Peso 30 kg
• NEOD200450 — W 200 mm × L 450 mm, H 54 mm, Peso 40 kg
• NEOD250380 — W 250 mm × L 380 mm, H 56 mm, Peso 40 kg
• NEOD300600 — W 300 mm × L 600 mm, H 56 mm, Peso 78 kg

Caratteristiche / specifiche tecniche

• Tecnologia: permanente (doppio sistema magnetico al neodimio)
• Forza di serraggio: 120 N/cm²
• Disposizione dei poli: poli combinati trasversali
• Passo dei poli: 15 mm (perfezionato 5/1/5/1/2/1 per acciaio/acciaio inox)
• Limite di riaffilatura: 6 mm
• Pezzo minimo: 10 × 10 × 5 mm
• Materiale della piastra superiore: acciaio / acciaio inox
• Base: base in acciaio robusta
• Design impermeabile: adatto per immersione in liquido dielettrico durante EDM
• Operazioni previste: rettifica, fresatura leggera, EDM
• Garanzia: 2 anni
