Piano elettromagnetico rettangolare ELMGW series
per macchina utensileper rettificacon separazione polare parallela

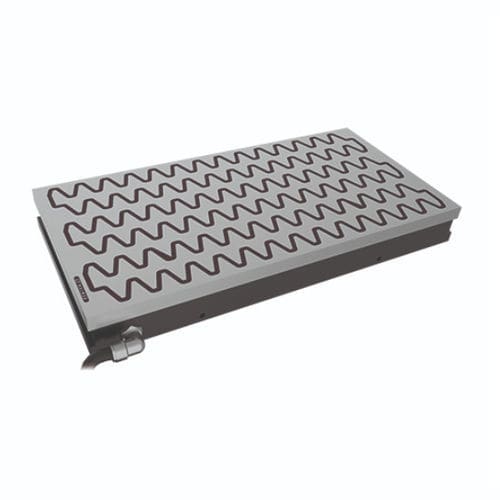

Piano elettromagnetico rettangolare - ELMGW series - WALMAG MAGNETICS - per macchina utensile / per rettifica / con separazione polare parallela
Piano elettromagnetico rettangolare - ELMGW series - WALMAG MAGNETICS - per macchina utensile / per rettifica / con separazione polare parallela
Piano elettromagnetico rettangolare - ELMGW series - WALMAG MAGNETICS - per macchina utensile / per rettifica / con separazione polare parallela - immagine - 2
Piano elettromagnetico rettangolare - ELMGW series - WALMAG MAGNETICS - per macchina utensile / per rettifica / con separazione polare parallela - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di WALMAG MAGNETICS

Caratteristiche

Tipi
rettangolare
Uso previsto
per macchina utensile, per rettifica
Altre caratteristiche
con separazione polare parallela

Descrizione

Panoramica
  • Elmag Wave è una piastra elettromagnetica progettata per rettifica superficiale pesante e ad alte prestazioni, particolarmente indicata per sgrossatura su rettificatrici verticali con segmenti abrasivi. La configurazione dei poli a onda garantisce una distribuzione uniforme della forza di tenuta sulla superficie attiva. Costruzione: corpo in acciaio monoblocco, bobine colate in resina epossidica e lamierini zincati tra corpo e piastra superiore. Alimentazione standard: 110 V (DC), cavo alimentazione 3 m.


Vantaggi
  • Elettromagnete di serraggio ad alte prestazioni
  • Protezione multipla contro le infiltrazioni: corpo in acciaio monoblocco, bobine completamente colate in resina epossidica, lamierini zincati tra corpo e piastra superiore
  • Poli a forma ondulata che assicurano una forza di tenuta uniforme su tutta la superficie attiva


Uso / Applicazioni
  • Rettifica superficiale pesante e ad alte prestazioni
  • Sgrossatura, principalmente su rettificatrici verticali con segmenti abrasivi


Contenuto della fornitura
  • Piastra magnetica
  • Set di ganasce di serraggio
  • Cavo di alimentazione (lunghezza standard 3 m)
  • Istruzioni per l'uso
  • Certificato


Specifiche tecniche
  • Applicazione: Rettifica
  • Tecnologia: Elettromagnete
  • Forza di tenuta: 130 N/cm²
  • Dimensione minima del pezzo: 120 × 40 × 20 mm
  • Poli: Tipo onda
  • Passo dei poli: T40
  • Limite di rettifica della piastra: 8 mm
  • Garanzia: 2 anni
  • Tensione di ingresso standard: 110 V (DC)
  • Lunghezza standard del cavo di alimentazione: 3 m
  • Modelli e principali dimensioni / peso:
    • ELMGW200600 — W 200 mm × L 600 mm × H 70 mm — Peso 59 kg
    • ELMGW2001000 — W 200 mm × L 1000 mm × H 80 mm — Peso 113 kg
    • ELMGW2501000 — W 250 mm × L 1000 mm × H 79 mm — Peso 135 kg
    • ELMGW300500 — W 300 mm × L 500 mm × H 70 mm — Peso 74 kg
    • ELMGW300600 — W 300 mm × L 600 mm × H 70 mm — Peso 89 kg
    • ELMGW300800 — W 300 mm × L 800 mm × H 70 mm — Peso 119 kg
    • ELMGW3001000 — W 300 mm × L 1000 mm × H 80 mm — Peso 170 kg
    • ELMGW3001500 — W 300 mm × L 1500 mm × H 80 mm — Peso 254 kg
    • ELMGW400600 — W 400 mm × L 600 mm × H 70 mm — Peso 119 kg
    • ELMGW400700 — W 400 mm × L 700 mm × H 70 mm — Peso 138 kg
    • ELMGW400800 — W 400 mm × L 900 mm × H 70 mm — Peso 158 kg
    • ELMGW6001000 — W 600 mm × L 1000 mm × H 80 mm — Peso 347 kg
    • ELMGW6001500 — W 600 mm × L 1500 mm × H 80 mm — Peso 533 kg
    • ELMGW6001500 — W 600 mm × L 1500 mm × H 80 mm — Peso 689 kg
