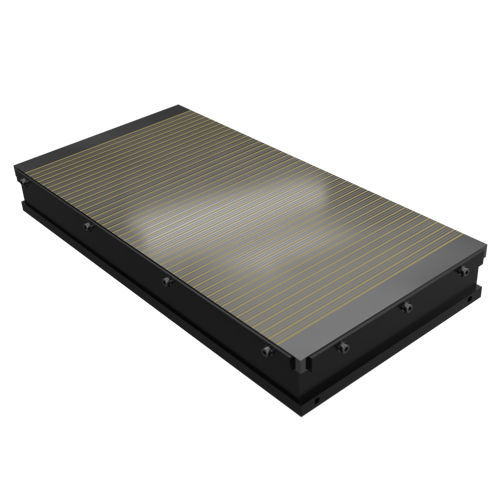

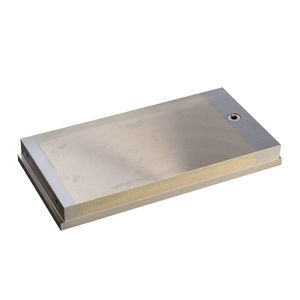

Piano elettromagnetico rettangolare BJP series

per rettificaper carico elevatocon separazione polare parallela

Panoramica

La piastra elettromagnetica BJP è progettata per la rettifica di superfici pesanti e si adatta a un'ampia gamma di pezzi e dimensioni. Viene azionata tramite un'unità di controllo che consente l'attivazione e la regolazione continua della forza magnetica per ottenere condizioni di serraggio ottimali.

Vantaggi

• Costruzione solida e impermeabile con sistema a più bobine
• Unità di controllo per attivazione/smaltimento rapido e regolazione variabile della forza di serraggio
• Piastra superiore resistente con poli trasversali combinati per elevata flessibilità di serraggio
• Passo polo fine: 4 mm (acciaio) e 1 mm (ottone); passo principale ca. 42 mm
• Facile da usare e con semplice manutenzione
• Tensione di ingresso standard: 110 V CC

Descrizione

Le bobine sono disposte per massimizzare l'utilizzo magnetico e fornire una forza di serraggio elevata e uniforme con minimo riscaldamento dell'area di lavoro. L'unità di controllo consente l'attivazione tramite pulsante o interruttore e offre una regolazione fluida della forza di serraggio. L'interconnessione con un'unità di controllo idonea e con il sistema di controllo macchina permette un funzionamento parziale o completamente automatico. È disponibile la demagnetizzazione automatica per evitare residui magnetici nel pezzo dopo il rilascio.

Parametri (modelli selezionati)

• BJP200600 — Larg.: 200 mm; Lung.: 600 mm; H: 98 mm; Potenza: 160 W; Peso: 77 kg
• BJP300600 — Larg.: 300 mm; Lung.: 600 mm; H: 98 mm; Potenza: 215 W; Peso: 118 kg
• BJP400800 — Larg.: 400 mm; Lung.: 800 mm; H: 100 mm; Potenza: 350 W; Peso: 212 kg
• BJP3001000 — Larg.: 300 mm; Lung.: 1000 mm; H: 103 mm; Potenza: 350 W; Peso: 201 kg
• BJP4001000 — Larg.: 400 mm; Lung.: 1000 mm; H: 103 mm; Potenza: 435 W; Peso: 269 kg
• BJP5001000 — Larg.: 500 mm; Lung.: 1000 mm; H: 108 mm; Potenza: 530 W; Peso: 352 kg
• BJP6001000 — Larg.: 600 mm; Lung.: 1000 mm; H: 113 mm; Potenza: 620 W; Peso: 420 kg

Contenuto della fornitura

• Piastra magnetica
• Battute posteriori e laterali
• Cavo di alimentazione
• Certificato
• Istruzioni per l'uso

Specifiche tecniche

• Applicazione: Rettifica di superfici pesanti
• Tecnologia: Elettromagnete (elettrico)
• Forza di tenuta: 130 N/cm²
• Dimensione minima pezzo: 35 x 35 x 3 mm
• Poli: Trasversali
• Limite di riaffilatura: 7 mm
• Passo poli: ca. 42 mm (principale); passo fine 4 mm (acciaio) + 1 mm (ottone)
• Tensione di alimentazione standard: 110 V CC
• Controllo: controllo remoto / unità di controllo — regolazione variabile della forza di tenuta e demagnetizzazione automatica; possibile integrazione parziale o totale con il controllo macchina
• Garanzia: 2 anni
