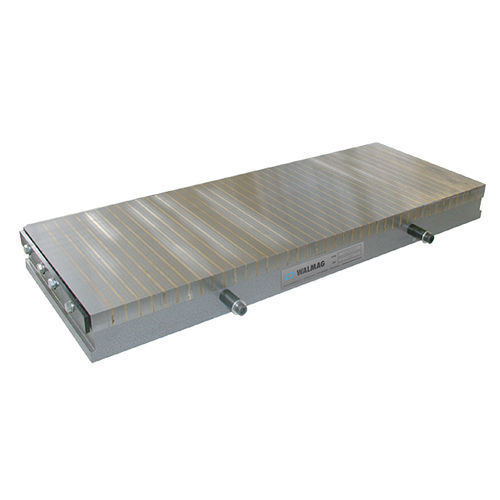

Piano elettromagnetico rettangolare UNIG series

per rettifica

La Unigrip è una piastra elettromagnetica universale progettata per la rettifica superficiale standard di pezzi di medie e grandi dimensioni, offrendo un favorevole rapporto prezzo/prestazioni e un rapido cambio pezzo per una produzione efficiente.

Vantaggi:

• Ottimo rapporto prezzo-prestazioni
• Elevata velocità di cambio pezzo per una produzione efficiente
• Piastra superiore durevole con poli trasversali combinati che consente un utilizzo versatile su pezzi grandi e piccoli; design stagno con bobine saldamente incassate
• Tensione di ingresso standard 110 V

Parametri importanti:

• Applicazione: Rettifica
• Tecnologia: Elettromagnetica
• Forza di tenuta: 90 N/cm2
• Dimensione minima del pezzo: 25 x 25 x 5 mm
• Poli: Trasversali (passo poli trasversale combinato)
• Limite di usura della piastra: 6 mm
• Passo dei poli: 19 mm (ulteriormente rifinito: 5 + 0,5 / 5 + 0,5 / 5 + 3 acciaio/ottone)
• Garanzia: 2 anni

Contenuto della fornitura:

• Piastra magnetica
• Fermi laterali e posteriori
• Set di staffe
• Cavo di alimentazione 3 m
• Certificato
• Istruzioni per l'uso

Uso:

• Bloccaggio di pezzi di medie e grandi dimensioni durante rettifiche generali

Specifiche tecniche:

• Progettata per 110 V (DC) e compatibile con un'unità di controllo che offre la regolazione della forza di tenuta e la smagnetizzazione automatica
• Modelli e dimensioni principali / dati elettrici / massa:
  • UNIG300600 — Larg.: 300 mm, Lung.: 600 mm, H: 73 mm, Potenza: 198 W, Peso: 96 kg
  • UNIG400800 — Larg.: 400 mm, Lung.: 800 mm, H: 73 mm, Potenza: 253 W, Peso: 162 kg
  • UNIG3001000 — Larg.: 300 mm, Lung.: 1000 mm, H: 73 mm, Potenza: 235 W, Peso: 172 kg
  • UNIG4001000 — Larg.: 400 mm, Lung.: 1000 mm, H: 73 mm, Potenza: 384 W, Peso: 210 kg
  • UNIG5001000 — Larg.: 500 mm, Lung.: 1000 mm, H: 73 mm, Potenza: 443 W, Peso: 251 kg
  • UNIG6001000 — Larg.: 600 mm, Lung.: 1000 mm, H: 73 mm, Potenza: 568 W, Peso: 358 kg
