Induttore in ferrite WL0243

a filodi basse frequenzecircolare

Panoramica prodotto

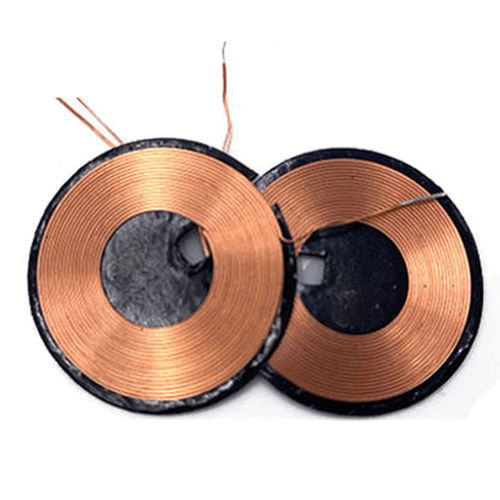

La bobina di ricarica wireless WL0243 è una bobina a spirale piatta per trasferimento di potenza induttivo. È realizzata con filo di rame smaltato e può includere una lamina di ferrite per ridurre le interferenze EMI e concentrare il flusso magnetico. Il design è studiato per dispositivi compatti e moduli industriali in cui spazio, comportamento termico e ripetibilità elettrica sono critici.

Caratteristiche

• Filo di rame smaltato avvolto con precisione per prestazioni magnetiche costanti
• Induttanza stabile con fattore di qualità Q ≥ 30
• Bassa resistenza DC (DCR) per minimizzare le perdite
• Schermatura con lamina di ferrite opzionale per ridurre EMI e migliorare l'accoppiamento
• Geometria a spirale piatta per integrazione a profilo ridotto
• Dimensioni esterne/interne, diametro del filo e induttanza personalizzabili
• Opzioni terminali: pad saldabile o cavo; montaggio tramite adesivo

Specifiche elettriche

• Induttanza (L): 300–500 µH
• Tolleranza induttanza: ±5%
• Frequenza di prova: 125 kHz (0,25 kHz indicato nel contesto)
• Resistenza DC (DCR): 80–250 mΩ
• Corrente nominale (Irms): 1–3 A
• Frequenza di funzionamento: 85–205 kHz
• Fattore di qualità (Q): ≥ 30
• Resistenza di isolamento: ≥ 100 MΩ

Specifiche meccaniche

• Forma bobina: rotonda o quadrata
• Tipo filo: filo di rame smaltato
• Schermatura: lamina di ferrite (opzionale)
• Isolamento: film PET o PI
• Tipo terminale: pad saldabile o cavo
• Montaggio: fissaggio con adesivo

Modelli disponibili (dimensioni meccaniche)

• WL 35 — Diametro esterno 35 mm / interno 15 mm / Spessore 2,0 mm
• WL 43 — Diametro esterno 43 mm / interno 20 mm / Spessore 2,0 mm
• WL 50 — Diametro esterno 50 mm / interno 25 mm / Spessore 3,0 mm

Applicazioni
Adatta per ricarica induttiva in smartphone, tablet, dispositivi indossabili, auricolari wireless, caricatori per veicoli, dispositivi smart home, alcuni dispositivi medicali che richiedono integrazione impermeabile e apparecchiature industriali dove la potenza wireless semplifica i collegamenti e riduce l'usura meccanica.

Vantaggi e svantaggi

• Vantaggi: elimina connettori meccanici, consente design sigillati/antipolvere, parametri elettrici consistenti, flessibilità di forma e opzioni di personalizzazione.
• Svantaggi: efficienza complessiva inferiore rispetto alla ricarica cablata, possibile generazione di calore in caso di disallineamento, distanza di trasferimento limitata che richiede allineamento ravvicinato, maggiore complessità del circuito di controllo.

Come scegliere

• Abbinare induttanza e tolleranza della bobina al controller di ricarica wireless e alla frequenza operativa prevista.
• Progettare per la frequenza operativa target (range Qi tipico ≈ 85–205 kHz).
• Bilanciare il diametro del filo per gestire DCR e riscaldamento rispettando i vincoli di spazio.
• Scegliere lo spessore della schermatura in ferrite adeguato per ridurre le EMI e ottimizzare l'accoppiamento.
• Selezionare diametri esterno/interno e spessore in base allo spazio del dispositivo e ai requisiti di potenza.

Specifiche tecniche

• Intervallo di induttanza: 300–500 µH
• Tolleranza: ±5%
• Frequenza di prova: 125 kHz (con 0,25 kHz indicato)
• DCR: 80–250 mΩ
• Corrente nominale: 1–3 A
• Frequenza di funzionamento: 85–205 kHz
• Q: ≥ 30
• Resistenza di isolamento: ≥ 100 MΩ
• Forme: rotonda o quadrata, spirale piatta
• Filo: rame smaltato
• Schermatura: lamina di ferrite
• Isolamento: PET / PI
• Terminali: pad saldabile o cavo
• Montaggio: fissaggio con adesivo
• Dimensioni modelli: WL 35 (Ø ext. 35 mm / int. 15 mm / sp. 2,0 mm), WL 43 (Ø ext. 43 mm / int. 20 mm / sp. 2,0 mm), WL 50 (Ø ext. 50 mm / int. 25 mm / sp. 3,0 mm)
