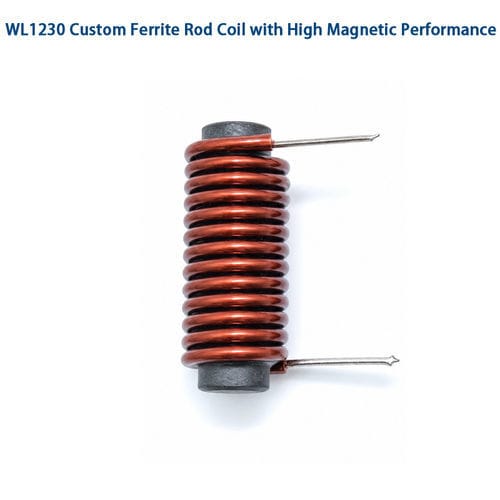

Induttore in ferrite WL1230

con nucleo in ferritea fiload alta frequenza

Panoramica del prodotto
La bobina ferrite a nucleo a barra WL1230 è un componente induttivo compatto progettato per ricezione, accoppiamento elettromagnetico e applicazioni dipendenti dalla frequenza. Combina un nucleo in ferrite a barra con avvolgimento in rame smaltato di precisione per fornire elevata induttanza e miglior accoppiamento magnetico in footprint PCB o moduli ridotti.

Punti chiave
Le prestazioni dipendono dal materiale della ferrite, dalle dimensioni del nucleo, dal numero di spire, dal diametro del filo e dall'adattamento del circuito. WL1230 può essere ottimizzato per bande di frequenza e sensibilità specifiche per sistemi industriali, automotive e di comunicazione. Sono disponibili personalizzazioni di materiale, avvolgimento, dimensioni e parametri elettrici per esigenze OEM.

Caratteristiche

• Alta permeabilità magnetica per flusso concentrato e induttanza aumentata
• Ingombro compatto di 30 mm adatto a layout vincolati
• Avvolgimento in rame smaltato di precisione per parametri elettrici coerenti
• Alto fattore Q su bande previste kHz–MHz
• Opzioni di vernice, epossidica o rivestimento protettivo

Applicazioni

• Antenne AM e stadi front-end ricevitore
• Sistemi RF e wireless, lettori RFID e unità di identificazione
• Sensori wireless, nodi IoT e contatori intelligenti
• Elettronica automotive (accesso senza chiave, TPMS, moduli di controllo)
• Sistemi di controllo industriale, sensori e strumenti di misura
• Dispositivi di comunicazione e apparecchiature elettroniche mediche (se applicabile)

Vantaggi
Fornisce maggiore sensibilità e accoppiamento magnetico rispetto agli equivalenti a nucleo d'aria, riduce le perdite elettromagnetiche nelle bande target e offre un fattore di forma compatto per i moduli moderni.

Svantaggi
I materiali ferrite sono fragili e sensibili agli urti meccanici; le proprietà magnetiche variano con la temperatura, pertanto la scelta del materiale è critica per ambienti severi. Avvolgimento preciso e controllo qualità sono necessari e possono aumentare i costi di produzione.

Risoluzione problemi e problemi comuni

• Induttanza bassa — verificare numero di spire, diametro del filo e integrità del nucleo.
• Ricezione debole — controllare orientamento della bobina, adattamento circuito e interferenze esterne.
• Alta resistenza DC — ispezionare qualità dell'avvolgimento e giunzioni di saldatura.
• Dériva termica — selezionare ferrite adatta al range di funzionamento.
• Danni meccanici — controllare fratture e sostituire i nuclei danneggiati.
• Variabilità di produzione — applicare tolleranze strette e test.

Descrizione articolo (tabella)
Item | Description
Induttore bobina ferrite | Filo di rame smaltato
Diametro filo | ~0,3 mm (opzioni AWG disponibili)
Tipo di avvolgimento | Avvolgimento monostrato rotondo o sezionato, precisione
Materiale nucleo | Barra in ferrite (MnZn o NiZn a seconda della frequenza)
Lunghezza footprint | 30 mm (tipica; personalizzabile)
Encapsulamento | Vernice, epossidica o rivestimento protettivo (opzionale)
Montaggio | A pin o opzioni di montaggio personalizzate

Specifiche elettriche (tipiche)
Parametro | Descrizione
Intervallo di induttanza | 0,1 µH – 100 µH (personalizzabile)
Tolleranza induttanza | ±2%, ±5%, ±10%
Resistenza DC (DCR) | Su progetto (personalizzabile)
Fattore Q | Alto, ottimizzato per la banda di frequenza selezionata
Frequenza di risonanza propria | Dipende da applicazione e progetto
Frequenza operativa | Range kHz a MHz
Corrente nominale | Su progetto personalizzato
Resistenza di isolamento | ≥100 MΩ

Note su progettazione e selezione
Selezionare il grado di ferrite (MnZn vs NiZn) basato sulla frequenza di funzionamento e sui requisiti termici. Considerare lunghezza/diametro del nucleo, induttanza obiettivo, tolleranze e vincoli meccanici. Si raccomandano prototipi e taratura del circuito prima della produzione di massa.

Caratteristiche / specifiche tecniche

• Modello: WL1230 (bobina ferrite a nucleo a barra)
• Materiale nucleo: Barra ferrite (MnZn o NiZn)
• Filo: Rame smaltato (tipico)
• Diametro filo: ~0,3 mm (opzioni AWG disponibili)
• Avvolgimento: Monostrato rotondo o sezionato, precisione
• Lunghezza footprint: 30 mm (tipica; personalizzabile)
• Opzioni di encapsulamento: Vernice, epossidica o rivestimento protettivo
• Montaggio: A pin o montaggio personalizzato
• Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranza induttanza: ±2%, ±5%, ±10%
• Frequenza operativa: kHz a MHz
• Fattore Q: Alto (ottimizzato per frequenza)
• Resistenza DC e corrente nominale: Su progetto personalizzato
• Resistenza di isolamento: ≥100 MΩ
