PanoramicaUna bobina piatta in rame è un componente elettrico ottenuto avvolgendo conduttori di rame piatti (rettangolari o a nastro) in forme a bobina, motivi a spirale o più strati. Le bobine piatte offrono una superficie maggiore e una resistenza inferiore rispetto alle bobine con filo tondo convenzionali, migliorando efficienza, dissipazione del calore e capacità di corrente. Possono essere realizzate su misura in dimensioni, forme e valori di induttanza e rivestite con vernice, resina epossidica o altri rivestimenti protettivi.
Usi e applicazioni principali- Sistemi di ricarica wireless (smartphone, wearable, ricarica wireless per VE)
- Elettronica di potenza: convertitori DC-DC, inverter, alimentatori switching
- Sistemi RF e trasformatori ad alta frequenza
- Elettronica automobilistica: caricabatterie a bordo, sistemi di gestione batteria, elettronica di potenza per VE
- Elettronica medicale: sistemi di imaging, dispositivi di monitoraggio e apparecchiature di precisione
- Automazione industriale: sensori, apparecchiature di controllo, robotica, dispositivi IoT/Industria 4.0
- Energia rinnovabile: inverter solari, convertitori per accumulo energetico

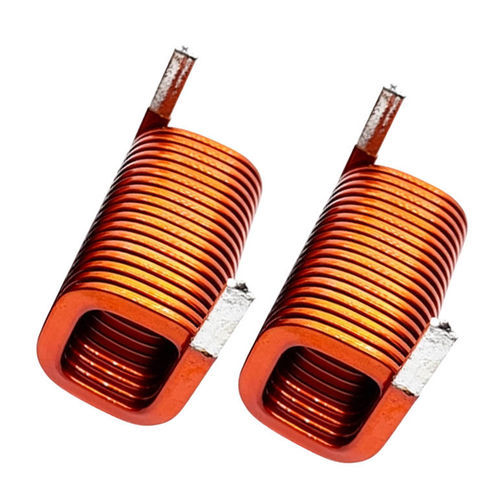

Scheda prodottoCompact Flat Copper Coil | Descrizione: nastro di rame smaltato
Diametro filo | 0.20 (opzioni AWG disponibili)
Tipo di avvolgimento | Avvolgimento monostrato rotondo o sezionale
Materiale del nucleo | Aria (non magnetico)
Lunghezza ingombro | 15 mm
Incapsulamento | Vernice, epossidica o rivestimento opzionale
Montaggio | Through-hole / Personalizzato
Specifiche elettriche (tipiche)Intervallo di induttanza | 0.1 µH – 100 µH (personalizzabile)
Tolleranza induttanza | ±2%, ±5%, ±10%
Resistenza DC (DCR) | Esempio: 14 Ω con 5,5 spire
Fattore Q | Alto, ottimizzato per l'intervallo di frequenza
Frequenza di auto-risonanza | Alta, dipendente dall'applicazione
Frequenza operativa | Gamma kHz a MHz
Corrente nominale | Personalizzata secondo progetto
Resistenza di isolamento | ≥100 MΩ
Come funzionaLa bobina piatta funziona per induzione elettromagnetica: la corrente che scorre nella bobina genera un campo magnetico che immagazzina e trasferisce energia e può indurre correnti in conduttori adiacenti. La geometria del conduttore piatto aumenta l'area superficiale e riduce la resistenza in AC (effetti pelle e prossimità), rendendo queste bobine adatte ad applicazioni ad alta frequenza e alta corrente.
Caratteristiche delle bobine piatte- Resistenza DC inferiore grazie a una maggiore area di sezione del rame
- Migliore dissipazione del calore dovuta all'aumento della superficie
- Design compatti e a basso profilo che permettono integrazione salvaspazio
- Alta densità di potenza e stabilità meccanica
- Dimensioni, forme e valori di induttanza personalizzabili
Vantaggi- Migliore efficienza elettrica (DCR ridotto)
- Migliore prestazione termica e temperatura di esercizio più bassa
- Migliore comportamento alle alte frequenze (riduzione delle perdite pelle/prossimità)
- Maggior capacità di corrente e densità di potenza aumentata
- Supporto alla produzione automatizzata di precisione per coerenza
Limitazioni / Svantaggi- La produzione è più complessa e generalmente più costosa rispetto alle bobine con filo tondo
- I conduttori piatti sono meno flessibili, complicando alcune geometrie di avvolgimento
- Richiede attrezzature specializzate di avvolgimento/formatura e progettazione accurata per evitare effetti parassiti
- Un progetto errato o un'applicazione inadeguata dell'isolamento può causare campi non uniformi o problemi di affidabilità
Risoluzione dei problemi- Induttanza minima: controllare eventuali danni fisici, progettazione errata o sorgenti EMI
- Surriscaldamento: verificare corrente di esercizio, raffreddamento, montaggio e progetto termico
- Efficienza ridotta: ispezionare connessioni, ossidazione e perdite ad alta frequenza
- Circuito aperto: misurare la resistenza per rilevare conduttori rotti o giunzioni di saldatura difettose
- Cortocircuito: verificare l'isolamento tra gli avvolgimenti e sostituire o riavvolgere se ci sono corti interni
- Problemi EMC: installare schermature o aumentare la separazione da componenti interferenti
Scelta e linee guida di progettazione- Definire prima i requisiti elettrici: induttanza, DCR, corrente massima, tensione e frequenza di esercizio
- Valutare le prestazioni termiche e le esigenze di gestione termica per funzionamento continuo
- Verificare lo spazio di installazione disponibile e le opzioni di montaggio (through-hole vs personalizzato)
- Considerare le condizioni ambientali (temperatura, umidità, vibrazione) e i rivestimenti protettivi necessari
- Richiedere dati di qualità del produttore e opzioni di personalizzazione quando sono necessari valori specifici di induttanza/dimensione/corrente
- Bilanciare costo e prestazioni; i progetti personalizzati possono aumentare tempi di consegna e costo per unità
Caratteristiche / specifiche tecniche- Modello: WL3049
- Conduttore: nastro di rame smaltato
- Diametro filo: 0,20 mm (opzioni AWG disponibili)
- Avvolgimento: monostrato rotondo o sezionale
- Materiale del nucleo: aria (non magnetico)
- Lunghezza ingombro: 15 mm
- Incapsulamento: vernice / epossidica / rivestimento (opzionale)
- Montaggio: through-hole o personalizzato
- Intervallo di induttanza: 0.1 µH – 100 µH (personalizzabile)
- Tolleranze di induttanza: ±2%, ±5%, ±10%
- Esempio DCR: 14 Ω (con 5,5 spire)
- Frequenza di funzionamento: kHz a MHz
- Resistenza di isolamento: ≥100 MΩ
- Corrente nominale: definita su richiesta / personalizzata
