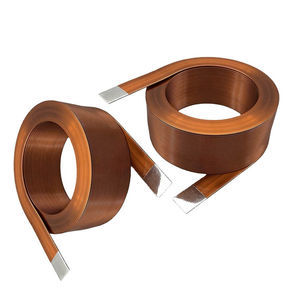

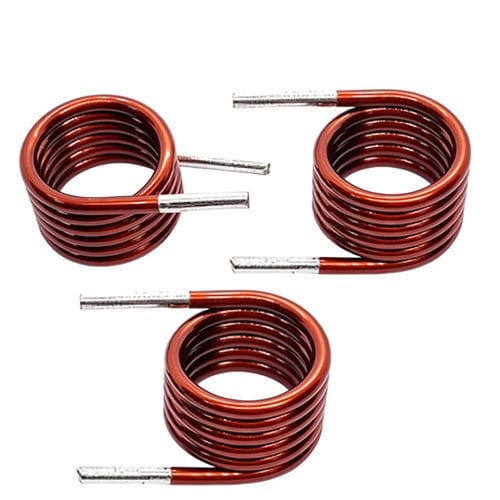

Induttore d'aria WL1914

con anima cavaad alta frequenzaHF

Descrizione del prodotto
Una bobina induttore a nucleo d'aria è un componente elettronico ottenuto avvolgendo filo di rame smaltato in una bobina senza materiali di nucleo magnetico. Fornisce induttanza a bassa perdita per applicazioni ad alta frequenza utilizzando l'aria come percorso magnetico, evitando saturazione e isteresi del nucleo. Usi tipici: comunicazioni radio, circuiti RF, antenne, filtri, oscillatori, reticoli crossover per audio e sistemi elettronici industriali.

Scheda tecnica
Voce - Descrizione
Bobina induttore a nucleo d'aria - Filo di rame smaltato
Diametro filo - 0,20 mm (opzioni AWG disponibili)
Tipo di avvolgimento - Avvolgimento monostrato rotondo o sezionale
Materiale del nucleo - Aria (non magnetico)
Lunghezza ingombro - 15 mm
Incapsulamento - Vernice, epossidico o rivestimento opzionale
Montaggio - Through-hole o personalizzato

Specifiche elettriche (tipiche)
Intervallo di induttanza - 0,1 µH – 100 µH (personalizzabile)
Tolleranza - ±2%, ±5%, ±10%
Resistenza DC (DCR) - 14 Ω (esempio con 5,5 avvolgimenti)
Fattore Q - Alto Q, ottimizzato per la gamma di frequenza
Frequenza di auto-risonanza - Alta (dipende dall'applicazione)
Frequenza di esercizio - Gamma kHz a MHz
Corrente nominale - Specificata per progetto
Resistenza di isolamento - ≥100 MΩ

Principio di funzionamento
La bobina opera per induzione elettromagnetica: la corrente nell'avvolgimento genera un campo magnetico nell'aria; le variazioni di corrente inducono una tensione che si oppone ai cambiamenti rapidi. L'induttanza dipende dal numero di spire, dal diametro della bobina, dalla spaziatura e dal diametro del filo.

Caratteristiche

• Ottimizzata per prestazioni in alta frequenza
• Nessuna saturazione o isteresi del nucleo magnetico
• Basse perdite e bassa distorsione del segnale
• Induttanza stabile nella gamma specificata
• Compatta e leggera
• Risposta elettromagnetica rapida
• Alto fattore Q per applicazioni RF
• Adatta alla trasmissione di segnali precisi
• Dimensione e induttanza personalizzabili
• Buona stabilità termica

Applicazioni

• Apparecchiature di comunicazione RF e antenne
• Filtri di segnale e oscillatori
• Reticoli crossover audio e audio di fascia alta
• Misure di precisione ed elettronica medicale
• Automazione industriale: sensing, controllo e filtraggio
• Moduli IoT, ricarica wireless e componenti 5G
• Convertitori ad alta frequenza

Vantaggi e svantaggi

• Vantaggi: stabilità in alta frequenza, assenza di perdite di nucleo, alta linearità, alto Q, leggerezza e facile personalizzazione
• Svantaggi: densità di induttanza inferiore rispetto agli induttori con nucleo magnetico, possibili maggiori perdite di rame ad alte correnti, minore concentrazione del campo

Specifiche tecniche

• Materiale: filo di rame smaltato
• Diametro del filo: 0,20 mm (opzioni AWG disponibili)
• Avvolgimento: monostrato rotondo o sezionale
• Nucleo: aria (non magnetico)
• Lunghezza ingombro: 15 mm
• Incapsulamento: vernice, epossidico o rivestimento
• Montaggio: through-hole o personalizzato
• Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranza: ±2%, ±5%, ±10%
• Esempio resistenza DC: 14 Ω (5,5 avvolgimenti)
• Frequenza di esercizio: kHz a MHz
• Resistenza di isolamento: ≥100 MΩ
• Corrente nominale: su progetto

Note per la risoluzione dei problemi
I problemi comuni includono spaziatura errata dell'avvolgimento, spire allentate, surriscaldamento per corrente eccessiva o filo sottodimensionato e EMI da componenti vicini. Verificare l'integrità dell'avvolgimento, misurare induttanza e resistenza, controllare il diametro del filo e la ventilazione e regolare il montaggio o la spaziatura se necessario.
