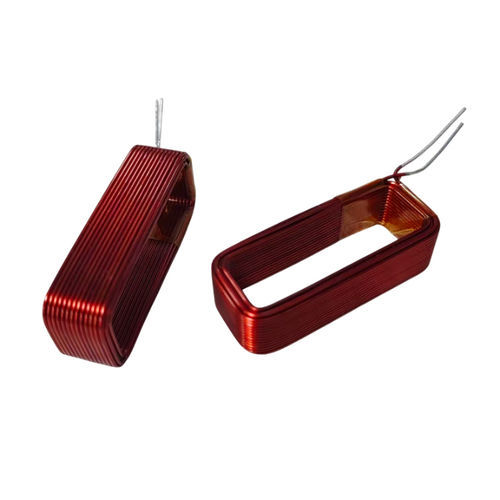

Bobina con anima cava WL4520

ad alta frequenzaRFa foro passante

Panoramica del prodotto
La bobina multistrato a nucleo d'aria WL4520 è un induttore elettromagnetico compatto progettato per un'induttanza stabile, basse perdite e prestazioni in alta frequenza in sistemi di sensori e RF. La costruzione senza nucleo magnetico consente elevata densità di induttanza evitando saturazione e perdite ferromagnetiche, adatta per l'elaborazione di segnali di precisione e moduli wireless.

Progettazione e personalizzazione
Il WL4520 monta un avvolgimento multistrato in filo di rame smaltato ottimizzato per un alto fattore Q e stabilità termica in funzionamento continuo. Opzioni standard e custom includono diametro del filo, numero di spire, dimensioni della bobina, materiale del bobbin e tipo di montaggio per soddisfare le specifiche OEM.

Caratteristiche principali

• Nucleo d'aria (senza nucleo magnetico) — elimina la saturazione
• Alto fattore Q ottimizzato per fasce RF/alta frequenza
• Induttanza lineare con bassa distorsione del segnale
• Induttanza stabile nelle normali temperature di esercizio
• Costruzione multistrato compatta per maggiore induttanza per volume

Applicazioni

• Bobine per ricarica wireless e moduli di alimentazione wireless
• Condizionamento del segnale dei sensori (sensori di prossimità, filtraggio)
• Controlli robotici e elettronica di controllo ad alta velocità
• Schede PLC, comunicazione RF, circuiti di filtraggio e temporizzazione
• Driver motore, nastri trasportatori e sistemi di smistamento in automazione
• Strumentazione industriale di prova e misura che richiede bassa distorsione

Vantaggi e svantaggi

• Vantaggi: induttanza lineare senza saturazione del nucleo, assenza di perdite ferromagnetiche, miglioramento del Q e dell'efficienza alle frequenze più alte, progetto multistrato compatto ad alta densità; alcuni progetti possono operare fino a ~1 GHz.
• Svantaggi: ottenere elevata induttanza senza un nucleo ad alta permeabilità può richiedere più spire o dimensioni maggiori (aumentando la capacità tra spire e le perdite di rame); maggiore radiazione di campo disperso rispetto agli induttori con nucleo, può richiedere schermatura o posizionamento strategico.

Scheda tecnica (costruzione)
Elemento: Filo di avvolgimento — Filo di rame smaltato
Diametro filo: Personalizzabile (opzioni AWG disponibili)
Tipo di avvolgimento: Avvolgimento multistrato rotondo o sezionato
Materiale del nucleo: Aria (non magnetico)
Bobbin: Opzionale in plastica o ceramica
Incapsulamento: Vernice, epossidica o rivestimento opzionale
Montaggio: Through-hole / Personalizzato

Specifiche elettriche (tipiche)
Gamma di induttanza: 0,1 µH – 100 µH (personalizzabile)
Tolleranza induttanza: ±2 %, ±5 %, ±10 %
Resistenza DC (DCR): Dipende dal diametro del filo e dal numero di spire (personalizzabile)
Fattore Q: Alto, ottimizzato per la gamma di frequenza target
Frequenza di risonanza propria: Alta, dipende dall'applicazione
Frequenza di funzionamento: Range kHz a MHz (dipende dal progetto)
Corrente nominale: Personalizzata per progetto
Resistenza di isolamento: ≥100 MΩ

Come scegliere

• Definire obiettivi elettrici: induttanza richiesta, tolleranza, DCR, corrente nominale e intervallo di frequenza.
• Specificare vincoli meccanici: diametro esterno, altezza, tipo di montaggio e spazio PCB disponibile.
• Valutare requisiti di prestazione: fattore Q obiettivo, dissipazione termica, requisiti EMI/EMC e linearità del segnale.
• Considerare l'ambiente: temperatura operativa, vibrazioni, umidità e ciclo di servizio.
• Confermare personalizzazioni: materiale bobbin, tipo di filo, incapsulamento e supporto ingegneristico.

Caratteristiche / Specifiche tecniche

• Modello: WL4520
• Nucleo: Aria (non magnetico)
• Avvolgimento: Filo di rame smaltato, multistrato
• Induttanza (gamma tipica): 0,1 µH — 100 µH (personalizzabile)
• Opzioni tolleranza induttanza: ±2 %, ±5 %, ±10 %
• Frequenza di funzionamento: kHz — MHz (adatta a circuiti RF/alta frequenza)
• Fattore Q: Alto, ottimizzato per la gamma di frequenza
• Resistenza DC: Dipende dal calibro del filo e dal numero di spire (personalizzabile)
• Corrente nominale: Personalizzata per progetto
• Resistenza di isolamento: ≥100 MΩ
• Montaggio: Through-hole o personalizzato
• Opzioni: bobbin (plastica/ceramica), incapsulamento (vernice/epossidica/ritrivestimento), diametro filo e numero di spire personalizzabili
