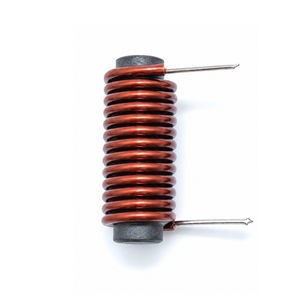

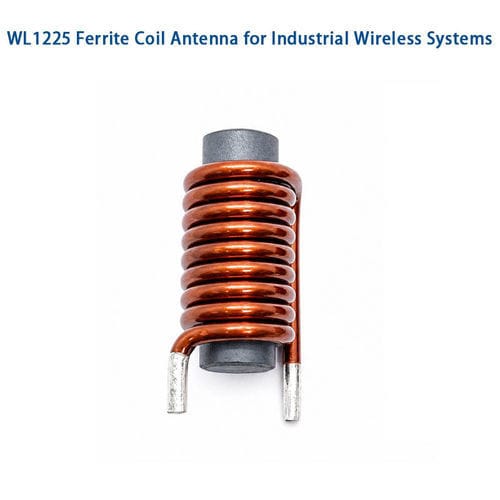

Induttore in ferrite WL1225

con nucleo in ferritemagneticoRF

Panoramica del prodotto
Antenna a bobina in ferrite con nucleo in ferrite ad alta permeabilità e avvolgimento in rame smaltato di precisione. Progettata per installazioni industriali compatte, offre elevata sensibilità magnetica e integrazione semplificata rispetto alle antenne filari. Personalizzabile in induttanza, gamma di frequenza, tipo di avvolgimento e modalità di fissaggio; adatta a ricevitori AM, lettori RFID, sensori IoT, moduli di navigazione e sistemi di monitoraggio industriale.

Principio di funzionamento
L'antenna concentra il flusso magnetico RF nel nucleo in ferrite; il flusso variabile induce una tensione nell'avvolgimento di rame. Il nucleo di ferrite aumenta la permeabilità effettiva, migliorando la sensibilità per segnali LF–MF rispetto a una bobina ad aria di dimensioni simili. Bobina e nucleo formano un circuito induttivo che può essere accordato con condensatori per risuonare a frequenze target. La risposta magnetica direzionale aiuta a ridurre le interferenze e facilita il posizionamento in assemblaggi compatti.

Caratteristiche principali

• Alta sensibilità magnetica e Q ottimizzato per la banda di frequenza target
• Ingombro compatto (lunghezza tipica 25 mm) e peso ridotto
• Basso consumo e comportamento elettrico stabile
• Progettazione dell'avvolgimento, materiale ferrite, induttanza e montaggio personalizzabili
• Encapsulazione opzionale: vernice, epossidica o rivestimento per protezione ambientale
• Adatta per frequenze operative LF–MF (kHz–MHz)

Applicazioni

• Ricevitori radio AM e ricevitori portatili
• Lettori RFID, controllo accessi e sistemi di identificazione
• Dispositivi IoT: contatori intelligenti, sensori ambientali e sensori wireless a bassa potenza
• Elettronica automotive: accesso senza chiave, TPMS, moduli di navigazione
• Automazione industriale: sensori wireless, monitoraggio e comunicazione macchina
• Dispositivi elettronici compatti per uso professionale o consumer

Scheda prodotto (sintesi)
Voce — Descrizione
Induttore a bobina ferrite — Filo di rame smaltato
Diametro filo — 0,2 mm (opzioni AWG disponibili)
Tipo di avvolgimento — Avvolgimento monostrato tondo o sezionato (personalizzabile)
Materiale nucleo — Barra in ferrite
Lunghezza footprint — 25 mm
Encapsulazione — Vernice, epossidica o rivestimento opzionale
Montaggio — Through-foot o montaggio personalizzato

Specifiche elettriche (tipiche)
Parametro — Descrizione
Intervallo di induttanza — 0,1 µH – 100 µH (personalizzabile)
Tolleranze — ±2%, ±5%, ±10%
Resistenza DC (DCR) — Personalizzabile in base al diametro del filo e all'avvolgimento
Fattore Q — Q elevato, ottimizzato per la frequenza
Frequenza di risonanza — Dipende dall'applicazione, tipicamente elevata
Frequenza operativa — Gamma kHz a MHz
Corrente nominale — Specificata per progetto
Resistenza di isolamento — ≥100 MΩ

Vantaggi

• Dimensioni di installazione molto compatte con elevata sensibilità
• Buona selettività in frequenza e prestazioni elettriche stabili
• Opzioni flessibili di personalizzazione OEM (nucleo, avvolgimento, connettore, montaggio)
• Adatta per integrazione in dispositivi industriali con spazio limitato

Svantaggi

• Larghezza di banda generalmente più stretta rispetto ad alcune antenne broadband
• Prestazioni fortemente dipendenti dalla qualità del materiale ferrite e dall'accordo in frequenza
• I nuclei in ferrite sono fragili e sensibili agli urti meccanici
• Sensibile a oggetti metallici nelle vicinanze e al posizionamento

Risoluzione dei problemi — problemi comuni

• Scarsa ricezione — verificare orientamento, integrità del nucleo, numero di spire e accordo
• Disaccordo in frequenza — controllare induttanza e condensatori di accordo
• Rumore elevato — migliorare schermatura e allontanare fonti di interferenza
• Sensibilità ridotta — ispezionare qualità dell'avvolgimento e scelta della ferrite
• Danni meccanici — maneggiare i nuclei di ferrite con cura durante assemblaggio e trasporto

Note aggiuntive
La serie WL1225 supporta la personalizzazione OEM per induttanza, materiale ferrite, calibro del filo, modalità di montaggio e progettazione dei connettori per soddisfare i requisiti industriali. Usi tipici: ricevitori AM, RFID, IoT, moduli automotive e sensori industriali.

Specifiche tecniche

• Modello: WL1225
• Nucleo: barra magnetica in ferrite
• Lunghezza footprint: 25 mm
• Filo: rame smaltato, diametro tipico 0,2 mm (altre opzioni AWG disponibili)
• Avvolgimento: monostrato tondo o sezionato (personalizzabile)
• Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranze: ±2%, ±5%, ±10%
• Frequenza operativa: kHz a MHz (accordabile)
• Resistenza di isolamento: ≥100 MΩ
• Encapsulazione: vernice / epossidica / rivestimento opzionale
• Montaggio: through-foot o montaggio personalizzato
• Corrente nominale / DCR: specificati per progetto personalizzato
