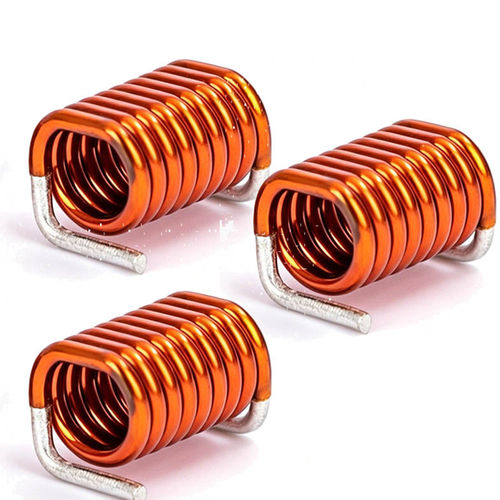

Induttore d'aria WL 1308

con anima cavaad alta frequenzaHF

Panoramica del prodotto
La bobina ad aria SMD WL 1308 è un induttore SMD che utilizza aria (nessun nucleo magnetico) e avvolgimenti in filo di rame smaltato. Progettata per applicazioni ad alta frequenza, garantisce induttanza stabile, alto fattore Q e assenza di perdite legate al nucleo. Utilizzi tipici: stadi RF, moduli wireless, dispositivi IoT, sistemi di ricarica wireless ed elettronica medicale di precisione.

Caratteristiche principali

• Progettazione a nucleo d'aria: nessuna saturazione magnetica né distorsione da perdite del nucleo
• Alto fattore Q e bassa resistenza DC per operazioni RF/alta frequenza
• Valori di induttanza stabili e buona stabilità termica
• Tecnologia di avvolgimento fine con selezione di diametri filo e valori di induttanza
• Ingombro SMD compatto compatibile con assemblaggio SMT automatizzato
• Risposta rapida del segnale e buona linearità per circuiti RF di precisione
• Personalizzabile per requisiti OEM/ODM

Dettaglio prodotto — bobina ad aria SMD compatta
Prodotta con tecniche di avvolgimento di precisione, la WL 1308 offre prestazioni a basse perdite in un package SMD ridotto. La struttura a nucleo d'aria evita la saturazione e migliora il comportamento alle alte frequenze. Opzioni disponibili: diversi valori di induttanza, calibri filo, incapsulamento e dimensioni per integrazione su PCB e posizionamento automatico.

Datasheet (componente / meccanico)
Voce — Descrizione
Bobina ad aria SMD — Filo di rame smaltato
Diametro del filo — 0,1 mm (opzioni AWG disponibili)
Tipo di avvolgimento — Strato singolo o avvolgimento sezionato
Materiale del nucleo — Aria (non magnetico)
Lunghezza footprint — 10–15 mm
Incapsulamento — Vernice, resina epossidica o rivestimento opzionale
Montaggio — Surface-mount (SMT) con opzioni personalizzate o through-hole se specificato

Specifiche elettriche (tipiche)
Parametro — Descrizione
Gamma di induttanza — 0,1 µH – 100 µH (personalizzabile)
Tolleranza di induttanza — ±2%, ±5%, ±10%
Resistenza DC (DCR) — Dipende dal progetto (personalizzabile)
Fattore Q — Alto, ottimizzato per la banda di frequenza specificata
Frequenza auto-risonante — Alta, dipendente dall'applicazione
Frequenza operativa — Range kHz a MHz
Corrente nominale — Specificata per progetto
Resistenza di isolamento — ≥100 MΩ

Come funziona
La bobina opera per induzione elettromagnetica: la corrente alternata negli avvolgimenti genera un campo magnetico nell'aria. In assenza di nucleo magnetico, il componente evita la saturazione e le perdite del nucleo, consentendo prestazioni affidabili ad alte frequenze. L'induttanza filtra i segnali, facilita l'adattamento di impedenza e immagazzina piccole quantità di energia nei circuiti RF.

Applicazioni industriali

• Moduli di comunicazione RF, antenne e amplificatori RF
• Piastra di ricarica wireless e sistemi di trasferimento energetico
• Moduli IoT, Bluetooth/Wi‑Fi/GPS e dispositivi indossabili
• Filtri ad alta frequenza, adattamento d'impedenza e stadi RF
• Elettronica medicale e sensori di precisione
• Sottosistemi HF aerospaziali e automobilistici (con qualificazione)

Vantaggi e svantaggi

• Vantaggi: assenza di perdite del nucleo, alto Q, induttanza stabile, risposta lineare in HF e formato SMD compatto
• Svantaggi: densità di induttanza inferiore rispetto ai nuclei in ferrite (può richiedere più spire/dimensioni maggiori), minore stoccaggio energetico per applicazioni di potenza, sensibilità a campi magnetici vicini

Note di produzione e risoluzione problemi

• Induttanza instabile: verificare numero di spire, integrità dell'avvolgimento e giunzioni di saldatura
• Surriscaldamento: controllare corrente nominale, diametro del filo e progetto termico del PCB
• Accoppiamento RF: mantenere spaziatura e orientamento, ottimizzare il tracciamento del PCB per ridurre l'accoppiamento
• Danni meccanici: proteggere durante trasporto e posizionamento SMT; usare impostazioni pick-and-place corrette
• Scarsa saldatura: assicurare profilo di rifusione adeguato, design dei pad e pulizia PCB
• Selezione errata: convalidare risposta in frequenza e adattamento d'impedenza nel prototipo

Come scegliere una bobina ad aria SMD
Scegliere l'induttanza in base alla frequenza operativa e ai requisiti di adattamento. Considerare fattore Q, DCR, corrente nominale, dimensioni fisiche e footprint. Verificare frequenza auto-risonante, vincoli termici e tolleranze meccaniche. Per ordini OEM, confermare opzioni di personalizzazione, conformità RoHS, test elettrici e tracciabilità.

Errori da evitare (imballaggio e gestione)

• Protezione meccanica insufficiente — usare schiuma o supporti interni per evitare deformazioni
• Protezione dall'umidità scadente — imballare in vuoto o buste antiumidità
• Spaziatura errata sul reel — usare reel standard per pick-and-place
• Mancanza di protezione ESD — usare imballaggi antistatici
• Etichettatura insufficiente — includere riferimento, induttanza, quantità e lotto

Caratteristiche / specifiche tecniche

• Modello: WL 1308
• Nucleo: Aria (non magnetico)
• Conduttore: Filo di rame smaltato
• Gamma d'induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranza d'induttanza: ±2%, ±5%, ±10%
• Diametro filo: tip. 0,1 mm (opzioni AWG)
• Tipo di avvolgimento: singolo strato o sezionato
• Lunghezza footprint: 10–15 mm (tip.)
• Frequenza operativa: kHz a MHz
• Fattore Q: alto (dipende dall'applicazione)
• Frequenza auto-risonante: alta (dipende dall'applicazione)
• Corrente nominale: specificata per progetto
• Resistenza di isolamento: ≥100 MΩ
• Incapsulamento: vernice, epossidica o rivestimento opzionale
• Montaggio: surface-mount (SMT) con opzioni through-hole/personalizzate se richiesto
