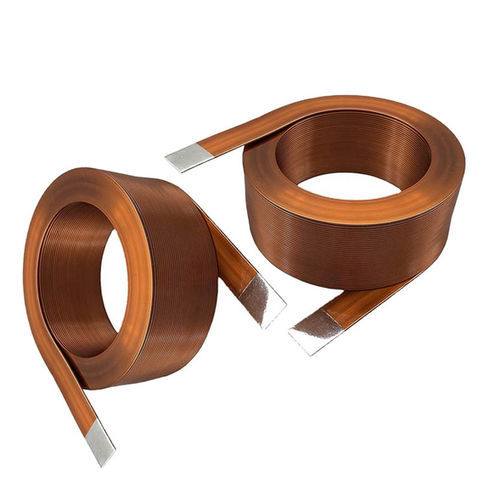

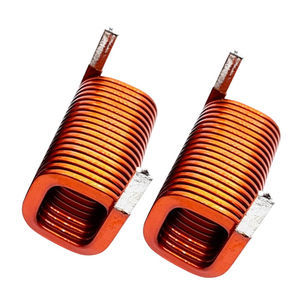

Bobina con anima cava WL5058

di isolamentoad alta frequenzaRF

Panoramica
La bobina a filo piatto WL5058 è un avvolgimento elettromagnetico realizzato con conduttore piatto (rettangolare) in rame smaltato. La geometria incrementa la quantità di rame nella finestra di avvolgimento, migliorando efficienza elettrica e dissipazione termica. WL5058 è pensata per applicazioni industriali che richiedono componenti induttivi compatti e può essere fornita con opzioni di montaggio ed incapsulamento personalizzate.

Dettagli chiave del prodotto
Il conduttore piatto riduce gli spazi tra le spire, aumenta l'area di contatto del conduttore e riduce la resistenza DC rispetto agli avvolgimenti in filo rotondo. WL5058 può essere specificata per dimensioni, induttanza, resistenza, temperatura di esercizio e tipo di montaggio in base alle esigenze applicative.

Dati tecnici (composizione e meccanica)
Voce: Descrizione
Nucleo filo piatto: Filo di rame smaltato
Diametro filo: 0,45 mm (opzioni AWG disponibili)
Tipo di avvolgimento: Avvolgimento a singolo strato tondo o a sezioni
Materiale del nucleo: Aria (non magnetico), conduttore in rame
Lunghezza impronta: 5 mm
Incapsulamento: Vernice, epossidico o rivestimento opzionale
Montaggio: Through-hole / personalizzato

Specifiche elettriche (tipiche)
Parametro: Descrizione
Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
Tolleranza di induttanza: ±2%, ±5%, ±10%
Resistenza DC (DCR): esempio 25 Ω con 27 spire
Fattore Q: Alto, ottimizzato per la banda di frequenza
Frequenza di auto‑risonanza: Dipende dall'applicazione, tipicamente elevata
Frequenza di esercizio: Gamma kHz a MHz
Corrente nominale: Definita in base al progetto personalizzato
Resistenza di isolamento: ≥100 MΩ

Come funzionano le bobine piatte
Quando la corrente scorre nel conduttore piatto si genera un campo magnetico per induzione elettromagnetica. La geometria piatta aumenta il riempimento di rame e riduce gli spazi d'aria, migliorando l'efficienza magnetica, riducendo le perdite e facilitando la dissipazione termica. Queste caratteristiche sono adatte a motori, trasformatori, solenoidi e circuiti induttivi ad alta frequenza.

Caratteristiche

• Maggiore fattore di riempimento del rame per una maggiore efficienza
• Minore resistenza DC e riduzione delle perdite
• Design compatto per spazi di installazione limitati
• Migliore dissipazione del calore
• Generazione di campo magnetico elevata per volume
• Maggiore capacità di trasporto di corrente
• Geometria dell'avvolgimento stabile per prestazioni ripetibili
• Riduzione del rumore elettromagnetico e delle vibrazioni
• Adatto a ampi intervalli di frequenza, incluse applicazioni HF
• Disponibile con vernice, epossidico o rivestimento per protezione ambientale

Applicazioni

• Motori elettrici e sistemi di controllo motore (incluse applicazioni VE)
• Trasformatori e induttori di potenza per inverter e alimentatori
• Solenoidi, relè e attuatori elettromagnetici
• Elettronica automotive (iniettori, attuatori, sistemi di ricarica)
• Automazione industriale, valvole e apparecchiature robotiche
• Sistemi di conversione e accumulo energia (inverter, convertitori)
• Dispositivi medicali che richiedono induttori e attuatori compatti
• Circuiti RF e telecomunicazioni, elettronica aerospaziale e elettrodomestici

Vantaggi e svantaggi
Vantaggi

• Migliore utilizzo dello spazio di avvolgimento e prestazioni maggiori per volume
• Resistenza ridotta che limita il riscaldamento
• Permette componenti con ingombro minore per la stessa funzione elettrica
• Comportamento termico migliorato che estende la vita utile
• Ridotte vibrazioni ed emissioni elettromagnetiche in molte soluzioni

Svantaggi

• Produzione che richiede attrezzature di avvolgimento specializzate
• Costo unitario generalmente superiore rispetto alle bobine in filo tondo
• Rischio di danneggiare l'isolamento se piegato o maneggiato in modo scorretto
• Costruzione compatta che può complicare le riparazioni in campo

Risoluzione dei problemi

• Surriscaldamento: verificare la corrente nominale, il raffreddamento e la tensione di alimentazione
• Guasto dell'isolamento: controllare l'integrità del rivestimento ed evitare piegature eccessive
• Perdita di forza magnetica: controllare tensione, collegamenti e continuità dell'avvolgimento
• Rumore o vibrazione: verificare il montaggio e stabilizzare la fonte di alimentazione
• Corto circuito: ispezionare contaminazioni e stato dell'isolamento
• Circuito aperto: verificare saldature e integrità del filo

FAQ - punti chiave

• Cos'è una bobina a filo piatto? — Un avvolgimento elettromagnetico realizzato con conduttore piatto/rettangolare per aumentare il riempimento di rame e migliorare le prestazioni termiche ed elettriche.
• Benefici principali — Migliore utilizzo dello spazio, DCR inferiore, maggiore capacità di corrente e miglior comportamento termico.
• Usi comuni — Motori, trasformatori, induttori, solenoidi, elettronica di potenza e circuiti RF.
• Personalizzazione — Induttanza, resistenza, dimensione del filo, isolamento, montaggio ed incapsulamento possono essere adattati alle esigenze applicative.

Specifiche (sommario)

• Modello: WL5058
• Nucleo filo: Rame smaltato
• Diametro tipico del filo: 0,45 mm
• Avvolgimento: Singolo strato tondo o a sezioni
• Nucleo: Aria (non magnetico)
• Lunghezza impronta: 5 mm
• Incapsulamento: Vernice / epossidico / rivestimento (opzionale)
• Montaggio: Through-hole / personalizzato
• Induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranza: ±2%, ±5%, ±10%
• Esempio DCR: 25 Ω (27 spire)
• Frequenza di esercizio: kHz–MHz
• Resistenza di isolamento: ≥100 MΩ
