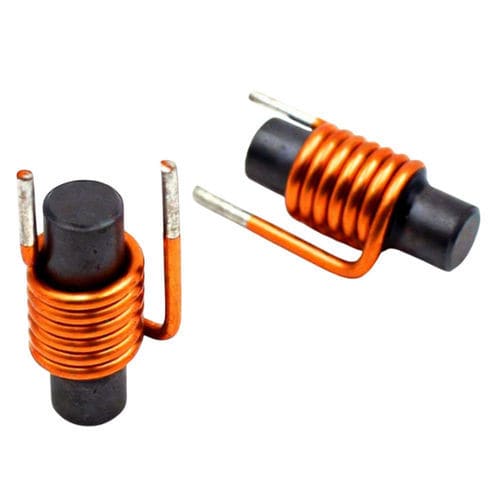

Induttore in ferrite WL0625

con nucleo in ferritea fiload alta frequenza

Sintesi
L'induttore a nucleo in ferrite WL0625 fornisce valori di induttanza stabili con basse perdite del nucleo in un pacchetto compatto, adatto ai progetti elettronici moderni. Supporta funzionamento continuo su un'ampia gamma di temperature ed è ottimizzato per commutazione ad alta frequenza e soppressione EMI. Usi tipici: alimentatori switching, convertitori DC–DC e filtri anti-disturbo.

Costruzione e materiali
Avvolto con filo di rame smaltato isolato su un nucleo magnetico in ferrite per aumentare l'induttanza e minimizzare le perdite per correnti parassite. La bassa conducibilità della ferrite riduce la generazione di calore ad alte frequenze e migliora le prestazioni EMC/EMI.

Forme e personalizzazione

• Forme disponibili: toroidale, tipo asta, nucleo a tamburo e altre forme personalizzate
• Parametri personalizzabili: valore di induttanza, corrente nominale, dimensioni meccaniche, tolleranza, stile di montaggio (radial / SMD)

Applicazioni

• Alimentatori switching e convertitori DC–DC (immagazzinamento di energia durante la commutazione)
• Filtri EMI e circuiti di soppressione del rumore
• Elettronica di consumo (TV, laptop, dispositivi mobili)
• Apparecchiature industriali e sistemi di controllo motore
• Elettronica automotive (controllo motore, moduli di illuminazione)
• Apparecchiature di comunicazione (router, moduli RF, dispositivi di rete)
• Inverter solari e caricabatterie che richiedono conversione energetica efficiente

Dettagli prodotto
Induttore a nucleo in ferrite OEM progettato per l'integrazione in sistemi di conversione energetica e condizionamento del segnale. La costruzione compatta e le opzioni di progettazione flessibili consentono l'impiego in applicazioni automotive, industriali e consumer, limitando le emissioni elettromagnetiche e permettendo una produzione economica.

Scheda tecnica
Specifiche elettriche
Parametro Simbolo Valore Unità
Induttanza L 1 µH – 1000 µH µH
Tolleranza ±L ±10% / ±20%
Corrente nominale Ir 0,1 – 5 A
Resistenza continua DCR 0,01 – 5 Ω
Materiale del nucleo Ferrite
Temperatura di esercizio -40 a +125 °C

Specifiche meccaniche
Parametro Valore
Tipo di nucleo Nucleo in ferrite
Costruzione Radial / SMD
Materiale filo Rame smaltato
Isolamento Rivestimento in poliestere
Montaggio PCB

Vantaggi / Svantaggi

• Vantaggi: Alta permeabilità magnetica che consente progetti compatti ad alta induttanza; basse perdite per correnti parassite e minore generazione di calore ad alte frequenze; miglioramento delle prestazioni EMI; conveniente per produzione di massa.
• Svantaggi: I nuclei in ferrite sono fragili e sensibili agli urti meccanici; densità di saturazione del flusso inferiore rispetto ad alcuni nuclei metallici, il che può limitare le prestazioni a correnti elevate.

Specifiche tecniche

• Modello: WL0625
• Gamma di induttanza: 1 µH – 1000 µH
• Opzioni di tolleranza: ±10%, ±20%
• Gamma di corrente nominale: 0,1 A – 5 A
• Resistenza DC (DCR): 0,01 Ω – 5 Ω
• Materiale del nucleo: Ferrite
• Tipi di costruzione: Radial, SMD
• Filo: Rame smaltato
• Isolamento: Rivestimento in poliestere
• Montaggio: PCB
• Temperatura di esercizio: -40 °C a +125 °C
