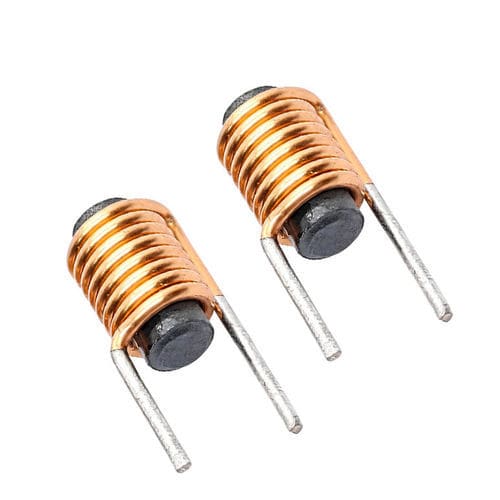

Induttore in ferrite WL0710

con nucleo in ferritemagneticoa filo

Panoramica
L'induttore a bobina in ferrite è un componente passivo costituito da un avvolgimento in filo di rame smaltato attorno a un nucleo magnetico in ferrite. Accumula energia nel campo magnetico e regola la corrente nei circuiti elettronici. I materiali in ferrite offrono elevata permeabilità e basse perdite di nucleo ad alte frequenze, migliorando le prestazioni in applicazioni di alimentazione e filtraggio.

Panoramica del prodotto
Questi induttori sono progettati per accumulo di energia, filtraggio e soppressione EMI. La costruzione combina un nucleo a barra in ferrite con avvolgimenti a singolo strato o sezionali. Disponibile in più geometrie e avvolgimenti personalizzabili, la serie WL0710 è adatta a PCB compatti e circuiti switching dove sono richieste induttanze stabili e basso rumore elettrico.

Principio di funzionamento
Quando la corrente passa nell'avvolgimento di rame, l'energia elettrica si trasforma in energia magnetica nel nucleo di ferrite. L'elevata permeabilità relativa del nucleo aumenta l'induttanza; le variazioni di corrente inducono una tensione opposta (legge di Lenz) che si oppone ai cambiamenti rapidi di corrente. La ferrite riduce le perdite per correnti parassite alle alte frequenze, rendendo questi induttori efficaci per il livellamento e la soppressione del rumore.

Caratteristiche principali

• Elevata permeabilità magnetica e basse perdite di nucleo nella gamma kHz–MHz
• Costruzione compatta e leggera adatta a PCB con spazio limitato
• Efficace soppressione EMI in ambienti rumorosi
• Valori di induttanza elevati ottenibili con nucleo in ferrite
• Opzioni di incapsulamento (vernice, epossidico) e vari tipi di montaggio

Applicazioni

• Alimentatori switching (SMPS) e sistemi di regolazione della tensione
• Apparecchiature di telecomunicazione per filtraggio e controllo EMI
• Elettronica automobilistica (ECU, infotainment, unità di controllo VE)
• Automazione industriale: azionamenti motore, PLC e circuiti di controllo
• Inverter per energie rinnovabili (solare, eolico)
• Elettronica di consumo che richiede controllo del rumore (smartphone, laptop, driver LED)

Vantaggi e svantaggi

• Vantaggi: buone prestazioni ad alta frequenza, perdite ridotte, ingombro contenuto, forte soppressione EMI
• Svantaggi: possibile saturazione con elevato bias DC (riduzione dell'induttanza), perdite dipendenti dalla qualità della ferrite a frequenze estreme, fragilità meccanica in ambienti severi, comportamento non lineare sotto forti polarizzazioni

Risoluzione dei problemi

• Controllare la saturazione del nucleo se l'induttanza diminuisce o il componente si surriscalda sotto elevata corrente
• Verificare il posizionamento su PCB e il riferimento a massa per ottimizzare le prestazioni EMI
• Misurare induttanza e DCR con ponte LCR per confermare le specifiche
• Ispezionare il nucleo per crepe o danni meccanici e sostituire se necessario
• Usare termografia per individuare punti caldi e convalidare il comportamento termico

Scheda tecnica (sintesi)
Voce: Induttore a bobina in ferrite
Filo: Filo di rame smaltato
Diametro filo: 0,8 mm (opzioni AWG disponibili)
Tipo di avvolgimento: Singolo strato, rotondo o sezionale
Materiale del nucleo: Barra magnetica in ferrite
Lunghezza footprint: 8 mm
Incapsulamento: Vernice, epossidico o rivestimento opzionale
Montaggio: Through-foot o montaggio personalizzato

Specifiche elettriche (tipiche)
Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
Tolleranze d'induttanza: ±2%, ±5%, ±10%
Resistenza DC (DCR): Personalizzabile per progetto
Fattore Q: Alto, ottimizzato per la gamma di frequenza prevista
Frequenza auto-risonante: Elevata, dipende dall'applicazione
Frequenza operativa: Range kHz–MHz
Corrente nominale: Definita per progetto (considerare bias DC e saturazione)
Resistenza di isolamento: ≥100 MΩ

COME SCEGLIERE UN INDUTTORE A BOBINA IN FERRITE (punti chiave)

• Definire il valore di induttanza richiesto e la gamma di frequenza
• Considerare la corrente massima e il bias DC per evitare la saturazione
• Scegliere il grado di ferrite adatto alla frequenza per minimizzare le perdite
• Verificare la stabilità termica per applicazioni automotive e industriali
• Valutare dimensioni e packaging per i requisiti di dispositivi compatti
• Garantire bassa DCR per ridurre perdite I²R e riscaldamento
• Considerare varianti schermate in applicazioni sensibili alle EMI
• Prototipare e testare in condizioni operative reali

Calcolo e consigli di progettazione (sintesi)
Usare il fattore di induttanza A_L per la stima iniziale: L = A_L × N² (L in nH, N = numero di spire). Per maggiore accuratezza applicare modelli di circuito magnetico: ℛ = l / (μ0 × μr × A) e L = N² / ℛ_total, includendo la riluttanza dell'interstizio d'aria. Considerare il bias DC, la dipendenza della permeabilità in funzione della frequenza e gli effetti di fringing nella progettazione per correnti continue elevate o ampie bande di frequenza.

Caratteristiche / Specifiche tecniche

• Modello: WL0710
• Materiale nucleo: Ferrite (barra magnetica)
• Avvolgimento: Filo rame smaltato, singolo strato o sezionale
• Diametro filo tipico: 0,8 mm (opzioni AWG disponibili)
• Lunghezza footprint: 8 mm
• Incapsulamento: Vernice, epossidico o rivestimento opzionale
• Montaggio: Through-foot o personalizzato
• Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranze: ±2%, ±5%, ±10%
• Resistenza DC (DCR): Personalizzabile
• Fattore Q: Alto
• Frequenza operativa: kHz–MHz
• Frequenza auto-risonante: Elevata
• Corrente nominale: Definita secondo progetto
• Resistenza di isolamento: ≥100 MΩ
