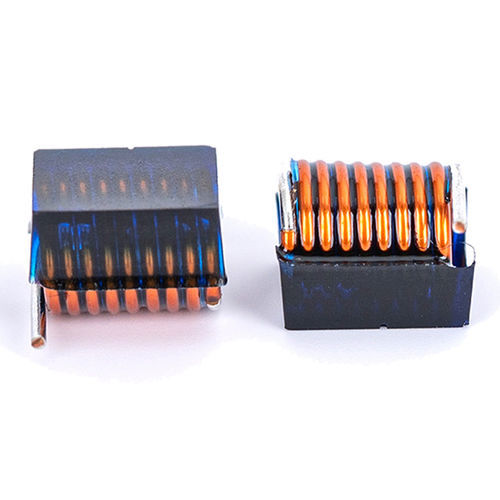

Induttore RF WL610

a filod'ariacon anima cava

Panoramica del prodotto
Una bobina induttiva ad aria SMD è un induttore avvolto per montaggio superficiale che utilizza l'aria come mezzo magnetico invece di un nucleo in ferrite o ferro. L'assenza di nucleo magnetico elimina la saturazione e le perdite di nucleo, offrendo prestazioni superiori ad alta frequenza e un elevato fattore Q. Questi componenti compatti in package SMT sono adatti per progettazione RF, comunicazioni wireless, matching d'antenna e filtraggio dei segnali in elettronica di consumo, automotive, applicazioni industriali e dispositivi medicali.

Punti chiave - Bobina induttiva ad aria SMD
I componenti a nucleo d'aria garantiscono basse perdite ad alta frequenza, alta frequenza di auto‑risonanza, assenza di saturazione e migliore linearità. Sono disponibili in vari valori di induttanza e formati di package e possono essere personalizzati per applicazioni OEM e assemblaggio SMT automatizzato.

Riepilogo datasheet (voci selezionate)
Descrizione: Bobina induttiva ad aria SMD — filo di rame smaltato
Diametro filo: 0,1 mm (opzioni AWG disponibili)
Tipo di avvolgimento: Avvolgimento monostrato rotondo o sezionale
Materiale del nucleo: Aria (non magnetico) — conduttore in rame
Lunghezza footprint: 10–15 mm
Incapsulamento: Vernice, resina epossidica o rivestimento opzionale
Montaggio: SMT / opzioni personalizzate

Specifiche elettriche (tipiche)
Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
Tolleranze: ±2%, ±5%, ±10%
Resistenza continua (DCR): Personalizzata in base al progetto
Fattore Q: Alto, ottimizzato per la gamma di frequenze
Frequenza di auto‑risonanza: Alta, dipendente dall'applicazione
Frequenza operativa: Gamma kHz a MHz
Corrente nominale: Definita per progetto (limitata termicamente)
Resistenza di isolamento: ≥100 MΩ

Principio di funzionamento
La corrente che attraversa gli avvolgimenti in rame genera un campo magnetico; poiché il percorso magnetico è l'aria, non si verificano perdite per isteresi né saturazione magnetica tipiche dei nuclei ferromagnetici. La reattanza induttiva aumenta con la frequenza, rendendo queste bobine efficaci come filtri, soppressori di rumore ed elementi di adattamento d'impedenza nei circuiti RF e nei sistemi wireless.

Applicazioni industriali e tipiche
Applicazioni tipiche includono:

• Reti di adattamento d'antenna
• Moduli wireless (Bluetooth, Wi‑Fi, GPS)
• Amplificatori RF, oscillatori e filtri
• Transceiver RF e sistemi di antenna
• Elettronica medicale che richiede induttanza stabile e bassa distorsione
• Telematica e unità di navigazione per automotive
• Sistemi di controllo industriale, strumenti di misura e apparecchiature di prova
• Elettronica di consumo e dispositivi IoT (package SMT compatto)

Vantaggi

• Assenza di saturazione magnetica
• Nessuna perdita di nucleo — basse perdite ad alta frequenza
• Alto fattore Q e migliore linearità
• Alta frequenza di auto‑risonanza
• Bassa distorsione del segnale e buona stabilità termica
• Compatibilità con montaggio superficiale per assemblaggio automatizzato

Svantaggi

• Minore induttanza per volume rispetto a componenti con nucleo in ferrite
• Maggiore dimensione richiesta per ottenere induttanza equivalente
• Minore capacità di immagazzinamento energetico — non ideale per applicazioni di stoccaggio energetico
• Più sensibile a EMI esterna se il layout PCB non è ottimizzato
• Potenzialmente più costoso per requisiti di alta precisione o alta induttanza

Risoluzione problemi — problemi comuni e rimedi

• Dériva dell'induttanza — Causa: deformazione meccanica o variazione di temperatura. Rimedio: scegliere componenti con tolleranze più strette e maggiore stabilità termica.
• Surriscaldamento — Causa: corrente superiore al nominale. Rimedio: ridurre la corrente, scegliere avvolgimento con DCR inferiore o progetto con maggiore corrente nominale e garantire gestione termica.
• Scarsa qualità del segnale — Causa: basso Q o SRF non adeguato. Rimedio: selezionare induttori ad aria con Q più elevato e SRF adeguato.
• Problemi EMI — Causa: layout PCB non ottimale o prossimità a componenti rumorosi. Rimedio: aumentare spaziatura, migliorare messa a terra e progettazione PCB.
• Spostamento di frequenza — Causa: capacità parassite o problemi di tolleranza. Rimedio: rivedere i calcoli di risonanza e le tolleranze.
• Difetti di saldatura / circuito aperto — Causa: profilo di rifusione inadeguato o danno meccanico. Rimedio: ispezionare i giunti di saldatura e seguire i profili di rifusione SMT raccomandati; maneggiare i componenti con cura.

Specifiche tecniche

• Modello / Serie: WL610
• Descrizione: Bobina induttiva ad aria SMD (filo di rame smaltato)
• Diametro del filo: 0,1 mm (opzioni AWG disponibili)
• Avvolgimento: Monostrato, rotondo o sezionale
• Nucleo: Aria (non magnetico)
• Lunghezza footprint: 10–15 mm
• Opzioni di incapsulamento: Vernice, epossidica o rivestimento (opzionale)
• Montaggio: SMT / opzioni personalizzate
• Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranze: ±2%, ±5%, ±10%
• Frequenza operativa: kHz a MHz (applicazioni RF)
• Fattore Q: Alto (ottimizzato per frequenza)
• Frequenza di auto‑risonanza: Alta (dipendente dall'applicazione)
• DCR: Personalizzato per progetto
• Corrente nominale: Definita per progetto (limite termico)
• Resistenza di isolamento: ≥100 MΩ
