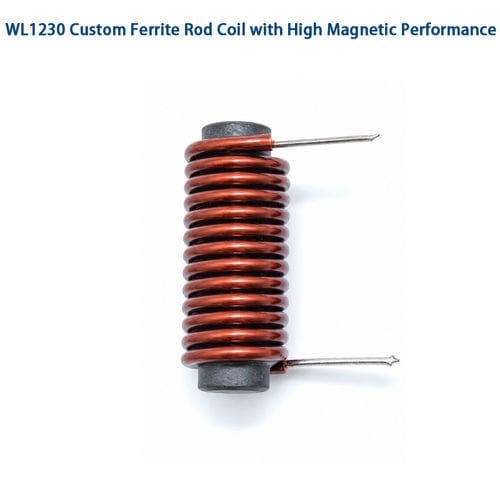

Induttore con nucleo in ferrite WL1230

in ferritea fiload alta frequenza

Overview
La bobina in ferrite con nucleo a barra WL1230 è un componente induttivo che utilizza una barra di ferrite come nucleo magnetico combinata con avvolgimento in rame smaltato per fornire elevata induttanza e sensibilità in un ingombro ridotto. Il nucleo in ferrite concentra il flusso magnetico e migliora le prestazioni nelle bande kHz–MHz.

Key points

• Principio di funzionamento: induzione elettromagnetica; la corrente alternata nell'avvolgimento genera un campo che la barra di ferrite concentra per aumentare l'induttanza.
• Personalizzabile: materiale ferrite (MnZn/NiZn), tipo di avvolgimento, calibro del filo, dimensioni e parametri elettrici.
• Prestazioni: alta permeabilità magnetica, induttanza stabile, basse perdite e elevato fattore Q se ottimizzato per l'applicazione.

Applications

• Antenne AM e ricevitori radio
• Sistemi RF/senza fili, lettori RFID e sensori wireless
• Contatori smart, telemetria e apparecchiature di comunicazione
• Elettronica automobilistica (accesso senza chiave, TPMS, moduli di controllo)
• Controllo industriale, sensori e dispositivi di misura
• Dispositivi IoT compatti ed elettronica OEM che richiedono bobine ad alta sensibilità

Features

• Nucleo a barra in ferrite per elevata permeabilità e concentrazione del flusso
• Ingombro compatto di 30 mm e costruzione leggera
• Avvolgimento di precisione: opzioni a strato singolo rotondo o sezionato
• Basse perdite elettromagnetiche e risposta in frequenza ottimizzata
• Encapsulazione opzionale: vernice, epossidica o rivestimento protettivo

Table - General item description
Item - Description
Ferrite Coil Inductor - Filo di rame smaltato
Wire Diameter - 0,3 mm (opzioni AWG disponibili)
Winding Type - Avvolgimento a strato singolo rotondo o sezionato
Core Material - Barra di ferrite (MnZn o NiZn)
Footprint length - 30 mm
Encapsulation - Vernice, epossidica o rivestimento opzionale
Mounting - Montaggio through‑foot o opzioni personalizzate

Table - Electrical specifications (typical)
Parameter - Description
Inductance Range - 0,1 µH – 100 µH (personalizzabile)
Inductance Tolerance - ±2%, ±5%, ±10%
DC Resistance (DCR) - Dipende dall'avvolgimento e dal calibro del filo (personalizzabile)
Q Factor - Alto, ottimizzato per la banda di frequenza target
Self-Resonant Frequency - Dipende dall'applicazione, tipicamente elevata
Operating Frequency - Gamma kHz a MHz
Rated Current - Specificato per progetto personalizzato
Insulation Resistance - ≥100 MΩ

Advantages & Considerations

• Vantaggi: sensibilità superiore rispetto alle bobine a nucleo d'aria, dimensioni compatte per progetti con spazio limitato, parametri elettrici personalizzabili per l'adattamento all'applicazione.
• Considerazioni: la ferrite è fragile e dipendente dalla temperatura; selezionare il materiale adeguato e prevedere protezione meccanica in ambienti gravosi; avvolgimento di precisione e controllo qualità riducono la variabilità.

Troubleshooting (common issues)

• Bassa induttanza: verificare il numero di spire, l'integrità dell'avvolgimento e lo stato del nucleo.
• Ricezione debole: controllare l'orientamento della bobina, l'adattamento del circuito e la schermatura EMI.
• Alta resistenza: ispezionare il calibro del filo, le saldature e la qualità dell'avvolgimento.
• Instabilità termica: utilizzare gradi di ferrite adatti alla temperatura operativa.
• Danno meccanico: le barre di ferrite possono incrinarsi; ispezionare e sostituire se necessario.

Technical specifications

• Famiglia modello: WL1230 (bobina con nucleo a barra)
• Nucleo: barra di ferrite (MnZn per basse frequenze, NiZn per frequenze più alte)
• Lunghezza tipica del nucleo: 30 mm
• Avvolgimento: rame smaltato; diametro tipico 0,3 mm (opzioni AWG disponibili)
• Tipo di avvolgimento: strato singolo rotondo o sezionato; avvolgimento di precisione
• Induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranze: ±2%, ±5%, ±10%
• Frequenza operativa: kHz a MHz
• Resistenza di isolamento: ≥100 MΩ
• Encapsulazione: vernice, epossidica o rivestimento opzionale
• Montaggio: through‑foot o opzioni personalizzate
• Personalizzazione: materiale ferrite, dimensioni, avvolgimento e parametri elettrici secondo l'applicazione
