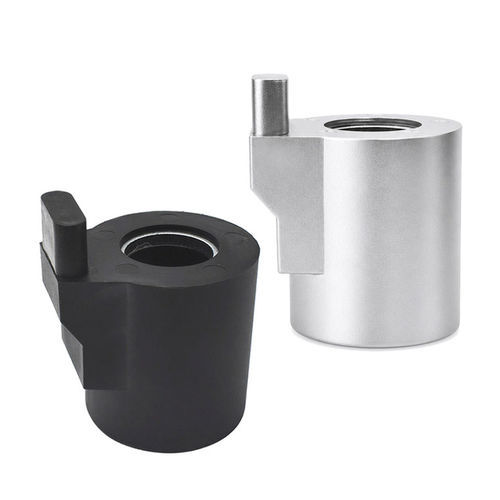

Bobina magnetica WL4751

elettromagneticadi isolamentoAC

Panoramica
La bobina elettrovalvola WL4751 è un attuatore elettromagnetico che converte energia elettrica in forza magnetica per azionare lo stantuffo della valvola e controllare liquidi e gas. Disponibile in versioni AC e DC con tensioni, potenze, classi di isolamento e gradi di protezione personalizzabili. Realizzata con filo di rame di alta qualità, avvolgimento di precisione e rigorosi controlli di qualità per garantire forza magnetica stabile, risposta rapida, basso consumo e lunga durata.

Funzionamento
La bobina è costituita da filo di rame isolato avvolto attorno a un nucleo magnetico. Quando è alimentata, la corrente nell'avvolgimento genera un campo magnetico che attrae lo stantuffo/armatura e sposta l'elemento di tenuta della valvola per aprire, chiudere o regolare il flusso del fluido. I fattori chiave di progettazione e prestazione includono:

• Numero di spire dell'avvolgimento
• Diametro e qualità del filo di rame
• Tensione di ingresso e livello di corrente
• Qualità del materiale magnetico e design del circuito magnetico
• Progettazione dell'interstizio d'aria
• Temperatura di esercizio e ciclo di lavoro

Caratteristiche principali
Progetto compatto adatto all'uso industriale con elevata efficienza elettromagnetica. Versioni per servizio continuo o intermittente e possibilità di personalizzazione per adattarsi alle dimensioni del tubo della valvola, all'ambiente operativo e ai requisiti di prestazione. Attributi tipici: forza magnetica stabile, risposta rapida e lunga durata.

Scheda tecnica
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
RoHS Compliance: Yes
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Applicazioni

• Valvole pneumatiche e sistemi di controllo pneumatico
• Valvole idrauliche e attrezzature idrauliche
• Sistemi di controllo acqua e fluidi (pompe, filtrazione, irrigazione)
• Sistemi di controllo gas
• Dispositivi medicali e apparecchiature di laboratorio
• Sistemi automotive (alimentazione, trasmissione, frenata, controllo emissioni)
• Automazione industriale, robotica e apparecchiature OEM

Vantaggi

• Risposta rapida e commutazione affidabile
• Dimensioni compatte e controllo elettrico semplice
• Basso consumo energetico se specificata correttamente
• Personalizzabile per tensione, dimensioni, potenza e protezione ambientale

Svantaggi

• Progettazione termica inadeguata o tensione errata può causare surriscaldamento e ridurre la durata
• Fornisce principalmente commutazione on/off; controllo proporzionale preciso richiede elettronica aggiuntiva

Risoluzione dei problemi (guasti comuni)

• Bobina non funziona: controllare alimentazione, cablaggio, continuità della bobina e connessioni
• Forza magnetica debole: verificare tensione, specifica della bobina, elementi magnetici e interstizio
• Surriscaldamento: possibili cause sovratensione, funzionamento continuo oltre il ciclo, dissipazione termica insufficiente
• Movimento lento della valvola: ispezionare attriti meccanici, contaminazione o forza elettromagnetica indebolita
• Corti circuiti: possono derivare da danni all'isolamento o ingressi di umidità

Specifiche tecniche

• Brand: Weilong Technology
• Model: WL4751
• Voltage: AC or DC (custom available)
• Material: Copper coil with F-class insulation (155°C)
• DC Resistance: 134 Ω
• Lead wire length: 200 mm
• Service life: ~100,000 cycles (typical)
• Hi-Pot: AC 600V 50/60Hz 1 s
• Operating temperature: -10°C to 100°C
• Duty cycle: 1–100%
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 500000 pcs/week
• Warranty: 1 year; Typical delivery: 30 days; Port of loading: Shenzhen
