Squadra da carpentiere

Panoramica del prodotto
La squadra maestra in ceramica di Innovacera è un riferimento metrologico progettato per stabilire piani di riferimento rettilinei e a 90° per attività di ispezione e allineamento. È destinata a valutare la rettilineità di assi di movimento, la squadratura tra assi e la perpendicolarità tra superfici adiacenti del pezzo.

Costruzione e materiali

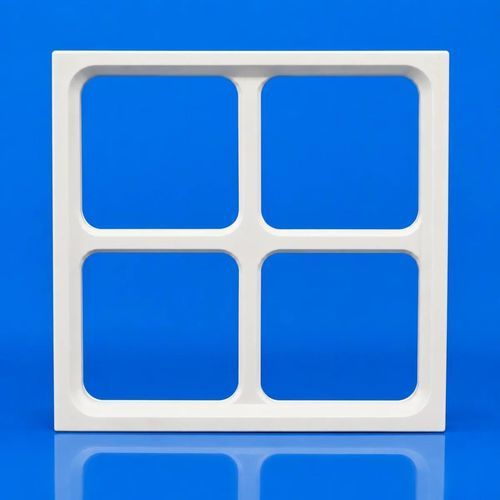

Realizzata in allumina ad alta purezza (Al2O3) o carburo di silicio (SiC), la squadra è lavorata con precisione, rettificata e ispezionata geometricamente per ottenere rettilineità e squadratura a livello micrometrico sulle superfici di misura. Il telaio leggero a quattro finestrature riduce le deformazioni dovute al proprio peso mantenendo elevata rigidità strutturale, agevolando installazione, inversione e misure comparative in più orientamenti.

Impiego
La squadra maestra in ceramica non fornisce letture di misura autonome. Viene utilizzata con sensori di spostamento (comparatore elettronico, comparatore a quadrante, sonda induttiva, sonda a calibro d'aria, sonda CMM). Applicazioni tipiche: installazione, regolazione e controlli periodici di accuratezza geometrica per macchine utensili di precisione, macchine di misura a coordinate, apparecchiature per semiconduttori e piattaforme di ispezione automatizzate.

Caratteristiche del prodotto

• Accuratezza geometrica a livello micrometrico
• Telaio leggero a quattro finestrature ad alta rigidità
• Eccellente resistenza all'usura
• Resistente alla corrosione e alla ruggine
• Design non magnetico
• Buona stabilità dimensionale
• Produzione su misura disponibile

Specifiche:
Modello | Dimensioni (L × H × W) | Rettifazione | Squadratura | Peso
INV202050-SG | 200 × 200 × 50 mm | < 1.5 µm | < 1.5 µm | 3.5 kg
INV353550-SG | 350 × 350 × 50 mm | < 1.5 µm | < 1.5 µm | 8.1 kg
INV404050-SG | 400 × 400 × 50 mm | < 1.5 µm | < 1.5 µm | 11 kg
INV454550-SG | 450 × 450 × 50 mm | < 2 µm | < 2 µm | 12.5 kg
INV505055-SG | 500 × 500 × 55 mm | < 2 µm | < 2 µm | —
Dimensione personalizzata | Fino a 1000 × 400 × 50 mm | < 2 µm | < 2 µm | Su progetto

Principali applicazioni

• Controllo dell'accuratezza geometrica per macchine utensili di precisione
• Macchine di misura a coordinate e strumenti metrologici
• Apparecchiature per semiconduttori e automazione di precisione
• Ispezione di pezzi e attrezzature di precisione

Metodi di misura tipici
Misura comparativa
Fissare la squadra maestra in ceramica su una piastra di riferimento e muovere la sonda lungo la superficie di misura. Registrando le variazioni dell'indicatore in diverse posizioni si valuta la rettilineità di un asse o di una superficie e la deviazione angolare.

Misura per inversione
Ruotare o invertire la squadra (180° o cambiare l'orientamento di montaggio) permette di separare l'errore intrinseco della squadra dall'errore di movimento dell'apparecchiatura, migliorando l'affidabilità dell'analisi degli errori geometrici.

Ispezione della squadratura multi-asse
Usare una superficie di misura come datum e una superficie adiacente per stabilire il riferimento a 90° per controllare la squadratura tra due assi di movimento.

Caratteristiche tecniche / specifiche:

• Materiali: allumina ad alta purezza (Al2O3) o carburo di silicio (SiC)
• Accuratezza geometrica: rettilineità e squadratura a livello micrometrico (dipende dal modello: tip. <1.5 µm a <2 µm)
• Dimensioni standard: 200×200×50 mm fino a 500×500×55 mm; su misura fino a 1000×400×50 mm
• Telaio leggero a quattro finestrature per ridurre la deformazione da peso proprio
• Elevata rigidità strutturale e resistenza all'usura
• Non magnetico, resistente alla corrosione e alla ruggine
• Uso previsto con sensori di spostamento (comparatore elettronico, comparatore a quadrante, sonda induttiva, sonda d'aria, sonda CMM)
• Codici modello tipici: INV202050-SG, INV353550-SG, INV404050-SG, INV454550-SG, INV505055-SG
