Riga micrometrica

Panoramica del prodotto

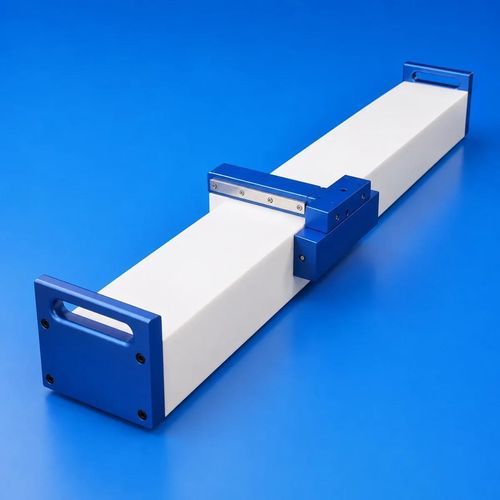

Il righello ceramico con cuscinetto ad aria di Innovacera in allumina (Al₂O₃) ad altissima precisione fornisce un riferimento geometrico a lunga corsa per ispezioni e calibrazioni ad alta accuratezza. Un carrello a cuscinetto d'aria di precisione scorre su un sottile film d'aria fornito da aria compressa, consentendo una scansione lineare senza contatto con disturbi minimi e usura meccanica trascurabile.

Caratteristiche principali

• Precisione geometrica a livello di micron: i modelli standard raggiungono 1,5 μm di rettilineità e planaritá.
• Scansione non a contatto tramite cuscinetto ad aria: elimina attrito meccanico, usura e stick-slip per una scansione stabile.
• Trave di riferimento in allumina ad alta purezza (Al₂O₃): elevata durezza, resistenza alla corrosione e stabilità dimensionale.
• Capacità di lunga lunghezza: lunghezze standard 1.200 mm, 1.500 mm e 2.500 mm per guide di grandi dimensioni e assi a lunga corsa.
• Bassa manutenzione e funzionamento senza lubrificante con alimentazione d'aria normale.
• Personalizzabile: lunghezza ceramica, sezione trasversale, fori di montaggio, superfici di riferimento, progettazione del carrello e interfacce sensore.

Specifiche tecniche

• INV201212-SG — 200 × 120 × 1200 mm — Rettolineità: 1,5 μm — Planarità: 1,5 μm — Modello standard.
• INV201215-SG — 200 × 120 × 1500 mm — Rettolineità: 1,5 μm — Planarità: 1,5 μm — Modello standard.
• INV151525-SG — 150 × 150 × 2500 mm — Rettolineità: 1,5 μm — Planarità: 1,5 μm — Modello standard.

Applicazioni

• Ispezione della rettilineità e calibrazione di assemblaggio delle guide di macchine utensili CNC.
• Verifica della precisione geometrica degli assi di CMM e strumenti metrologici a lunga corsa.
• Commissioning e verifica di piattaforme di movimento a cuscinetto ad aria e stadi a motore lineare.
• Sistemi di ispezione per semiconduttori e pannelli a schermo piatto.
• Allineamento in ottica di precisione, lavorazione laser e apparecchiature di scansione.
• Ispezione di precisione per rettificatrici, levigatrici di superficie e grandi centri di lavorazione.
• Misure geometriche in laboratori di metrologia e istituti di ricerca.

FAQ (selezionate)

• Cos'è un righello ceramico con cuscinetto ad aria e come migliora l'ispezione la scansione senza contatto? Una trave di riferimento in allumina (Al₂O₃) combinata con un carrello a cuscinetto ad aria crea un film d'aria micro-scalare che elimina il contatto meccanico. Questo riduce attrito, stick-slip e usura, diminuendo il rumore di misura e fornendo un riferimento geometrico stabile (≤1,5 μm) per l'ispezione di rettilineità e planarità.
• Posso ordinare un righello personalizzato e come viene gestita la personalizzazione? Sì. Le opzioni personalizzate includono lunghezze non standard, dimensioni di sezione trasversale, corsa, schemi di foratura, superfici datum, geometria del carrello e interfacce di montaggio per sensori (interferometri laser, autocollimatori, sensori di spostamento).

Dettagli tecnici aggiuntivi

• Materiale: ceramica in allumina ad alta purezza (Al₂O₃); altre ceramiche avanzate disponibili su richiesta.
• Rettolineità / planarità standard raggiungibile: 1,5 μm.
• Lunghezze standard: 1200 mm, 1500 mm, 2500 mm.
• Esempi di sezione: 200 × 120 mm (per 1200 e 1500 mm); 150 × 150 mm (per 2500 mm).
• Principio di funzionamento: carrello a cuscinetto d'aria di precisione che crea un film d'aria per la scansione senza contatto.
• Manutenzione: funzionamento senza lubrificante con alimentazione d'aria normale; riduzione di contaminazione e usura.
• Compatibilità misura: progettato per sensori di spostamento, autocollimatori, livelle elettroniche, interferometri laser e sistemi di acquisizione dati.
• Personalizzazione: lunghezza ceramica, sezione, fori di montaggio, superfici di localizzazione, corsa, struttura del carrello e interfacce sensore adattabili alle configurazioni e ai requisiti di ispezione.
